Paso 7: El circuito de sonido!
Siga las instrucciones de las direcciones enlazadas para instalar el cargador de arranque de cuasi-duino pero no instale la biblioteca narcoléptico.
Instalar la biblioteca PCM según las instrucciones aquí
Instalar el archivo de arduino incluye en el chip de arduino (quitar el .txt del final del archivo incluido)
Colocar el chip programado en un tablero de pan. Conecte la Junta como se muestra a continuación.

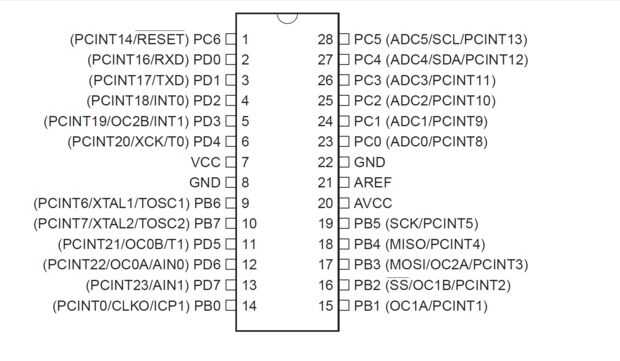

7 el perno y el perno 20 conectan a positivo
Pin 8 y 22 de Pin a tierra
PIN 17 al extremo positivo del altavoz
Negativo extremo del altavoz suelo
ACTUALIZACIÓN: Quite los cables de conexión del programador al circuito de sonido o no funcionará. Todavía puede usar el poder del programador pero si algo es conectado al pin 17 cortocircuito en el altavoz y hacer que se haga en usted.
Conectar un 4.5v fuente al lado positivo y negativo y si lo hace el propio sonido es buena
Ajuste todos los pernos en el microchip además de pin 7,8,17,20 y 22 usando cortadores diagonales (consigue en el camino)

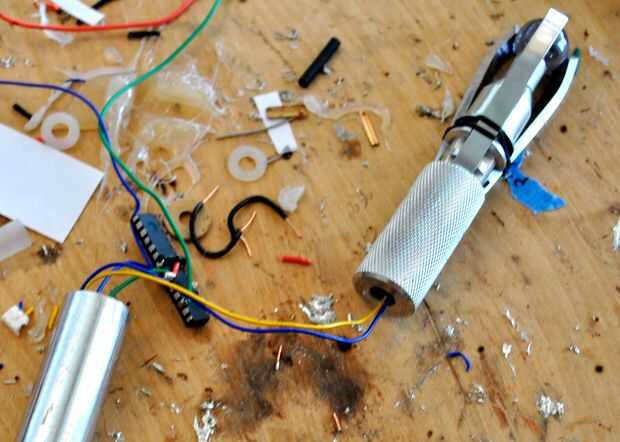

Soldar el microchip entre sí como se estableció en el protoboard con los cables positivos y negativos provenientes de la manija que se sueldan en antes. Deja una longitud de cable entre el altavoz y la Junta para que.
Prueba el circuito poniendo las pilas en el circuito luego cubre de pegamento caliente y encoge envolver. Prueba el circuito otra vez.

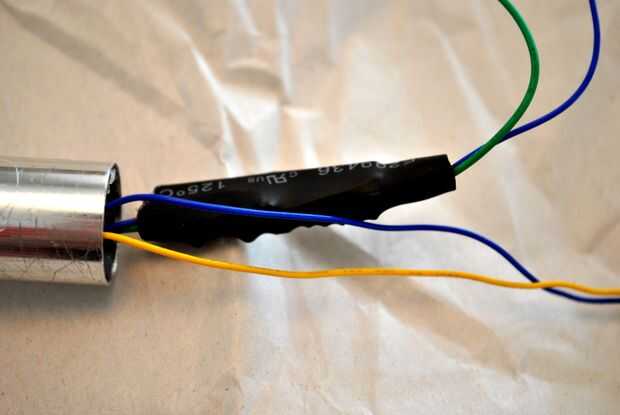

Presione el altavoz en el mango, seguido por el circuito de arduino. Puede tomar algunas maniobras pero mina (eventualmente) ajuste con sobra. La primera imagen muestra el circuito dentro de la manija.
Prueba el circuito otra vez.
