Paso 3: Diseñar los soportes de láser

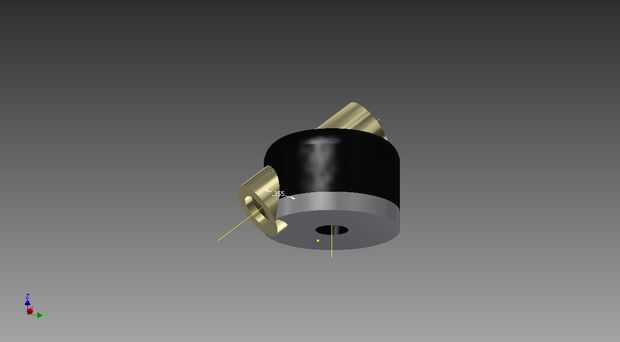

Esta pieza utiliza módulos de línea láser obtenida, sorprendentemente barata en Ebay. Yo necesitaba una manera de conectar a los servos, así que de nuevo que usé Inventor para diseñar montajes que permiten que los servos gire el láser mientras mientras apuntando a un ángulo en la dirección de la pared.
Tuve la suerte de tener acceso a las impresoras 3D de Objet en el muelle 9, que tienen la capacidad de limpia de mezclar diferentes tipos de resina. Las resinas de "Vero" son difíciles, mientras que la variedad de "Tango" son suaves y flexibles; Utilicé una mezcla de goma en la parte superior de la parte para agarrar el láser y la pura resina Vero en la parte inferior para la estabilidad y un buen mate con el servo. No intento modelo las ranuras del servo; Hice el agujero de acoplamiento redondo y sobre el mismo diámetro que la parte exterior de las ranuras por lo que no estaba limitado a los ángulos fijos de la spline. Un tornillo a través de cada montaje en el servo mantiene al ras y ajuste en el ángulo derecho.
