Paso 6: Fuente de alimentación y ensamblaje
1. antes de conectar las baterías de 9V juntos, he probado diferentes lugares para ellos – éste al final no se acostumbre, pero me dio un buen sentido del espacio disponible.

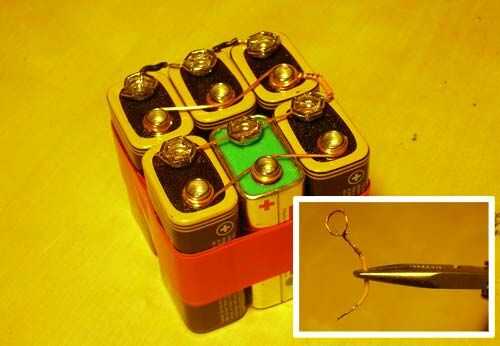

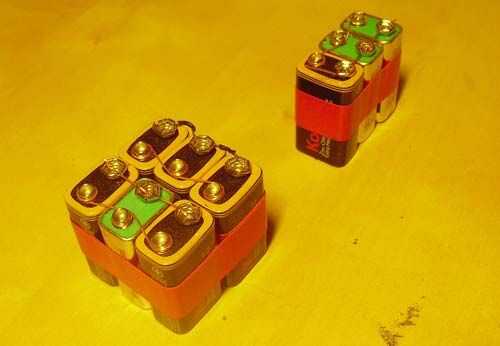

2. las baterías están incluidas en bloques de 3 x 3, se separan para dejar un espacio de centro de electro imán. Las pilas en cada bloque se conectan en paralleles. De esta forma que aumentan los amperios – así el poder del electro imán.
3. para obtener un voltaje mayor, los bloques están ahora conectados en serie. El lazo pequeño en la imagen pequeña conecta (3) menos de una cuadra con las ventajas (3) del segundo bloque.

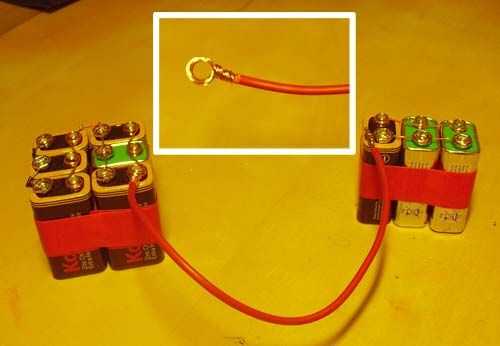

4. el último bloque para conectar en serie necesita un cable más largo para cubrir la brecha (porque el imán va en el medio).
Ahora tenemos 27V (9 + 9 + 9V).
Y unos pocos amperios (no poseer un amperímetro :-)).

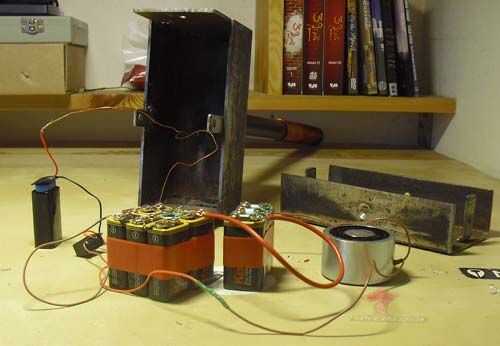

5. el circuito completo esperando a ser embalado. De izquierda a derecha:
La batería para el relé, el relé, la unidad de potencia (27V) y el electro imán.

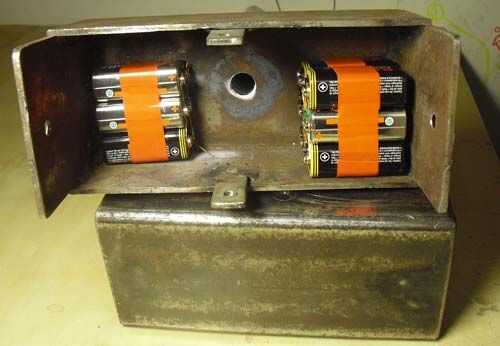

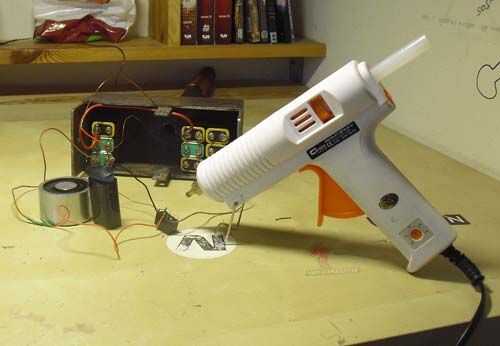

6. vamos a sacar el pegamento caliente para hacer cada parte en el país donde pertenece. En la cabeza del martillo se puede ver la colocación real de la unidad de potencia. He intentado usar el pegamento caliente en el imán e sí mismo también, pero mantiene caída. Una solución diferente (más adelante más) tuvieron que ser llamado para.
