Paso 2: Ajuste de la hora.

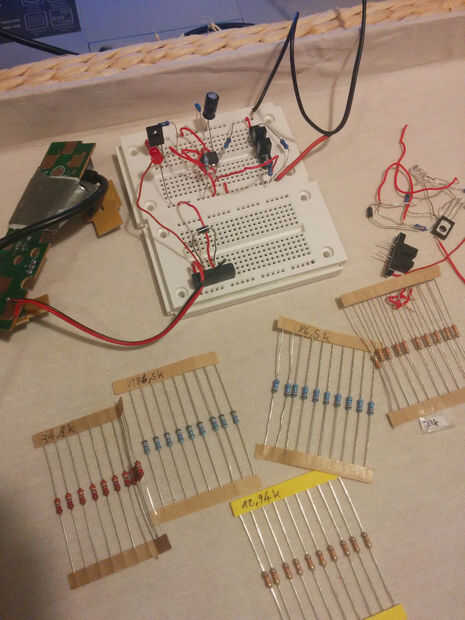

Muestra la primera imagen mi último circuito sensor en el amante a la derecha... sólo el relé y el diodo están trabajando aquí en la placa inferior.

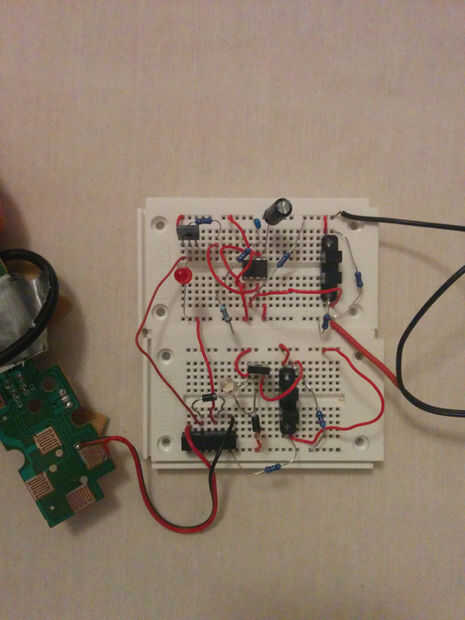

La segunda imagen muestra el circuito entero v3. Había intercambiado accidentalmente C1 y C2... esto tiene un efecto en el tiempo. Ahora necesitaba 100 veces más resistencia... algo así como 186kOhm. Algo bueno tenía estas resistencias impares alrededor:).
Más tarde caí en el error y ahora utilizo resistencias de 2x9k. C2 y R4 establecerá su tiempo!
Aquí es una herramienta para calcular los valores de uso.
Sería el formular
t = 1,1 x R x C.
Mis valores son
R (Ω) 18000 * C (μF) 1 * 1.1 = 0,0198 segundos
Mi inestable estado durará 0,0198 segundos.
USB es la interrogación con 200Hz que es cada 0.005 segundo. Si utilizas una poti de 10kOhm puede recortar el tiempo y ve si su ordenador todavía puede detectar la señal. Me pasa un alambre fino a través del sensor y no fue capaz de engañar con esta configuración. LapTimer puede ajustarse para detectar el levantamiento o la señal de caída... cuando el auto golpea el sensor o cuando la señal se va a 0 otra vez. No tengo manera para averiguar cuál sería la longitud de la señal mínima absoluta. Laptimer2000 sólo pueden ser reactivados cada 100ms para evitar doble detección.
Supongo que la detección de la gama de USB está en alrededor de 0,005 0.001s resolución. A veces serás afortunado a la interrogación de la USB, a veces la señal tendrá una duración de 0.0499s antes de que se detecta por USB.
No cuento el retardo introducido por el sistema porque es una constante.
