Paso 1: Construcción de una fuente de alimentación
¿Qué componentes necesita?
La manera fácil
En pocas palabras: comprar un convertidor DC-DC precompilado, conecte a su perseguidor y a su batería, opcionalmente caso en la caja de un proyecto - y ya está listo.
La divertida manera

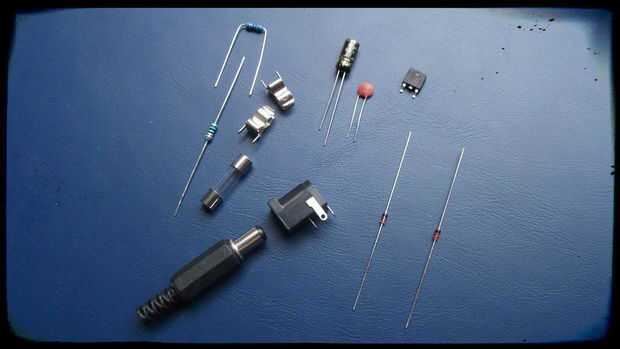

Si usted decide construir su propio convertidor DC a DC, que va a necesitar algunas cosas:
- seguimiento de gadget de elección, por supuesto. He comprado este modelo.

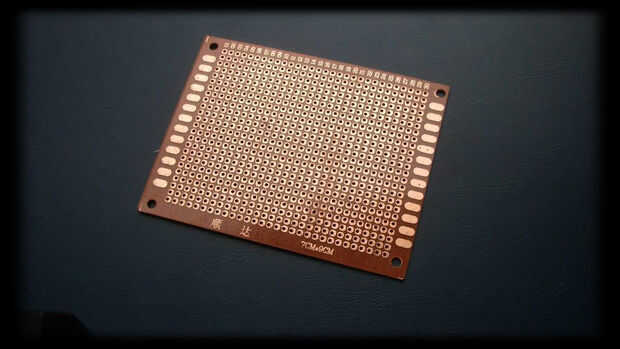

- un pequeño trozo de tablero del PWB
- Regulador de voltaje de 5V
- Conector de alimentación DC (de cualquier tipo - yo usé un 5.5x2.1 mm PCB Conector)
- 80-120 Ω, 0.5W resistencia
- algún alambre fino
- algún tipo de fusible y portafusible

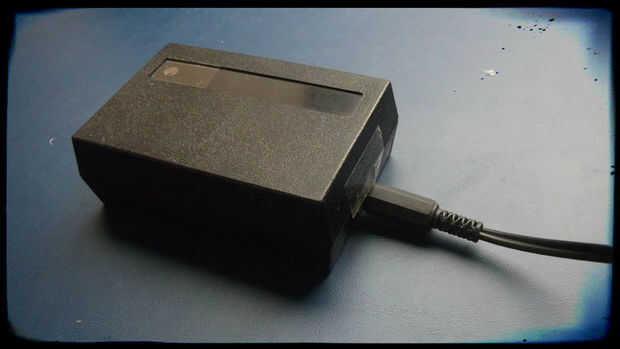

- un cuadro de proyecto para albergar su tracker y poder suministrar el tablero
Opcionalmente se necesita:
- 2 condensadores: 10 μF y 100 nF
- diodos semiconductores
Los condensadores son opcionales en esta configuración el tracker tiene un regulador de carga incorporado, que toleraría a los niveles de voltaje ligeramente inestable el regulador de tensión puede proporcionar sin condensadores. De todos modos, opté por usar los capacitores tamaños adecuado ya que había bastante lugar para ellos en el cuadro de proyecto.
Los diodos semiconductores se colocan en el circuito por una razón: asegurar el circuito. Uno de ellos es contra el regulador de voltaje y la batería del Li-ion Voltaje reverso. Esto puede ocurrir fácilmente si conectas los cables de alimentación a batería de coche con polaridad inversa. Con el diodo en lugar por que del circuito no Haz destruido corriente inversa, pero no puede cargar la batería de iones de litio, por supuesto.
Los otros diodos es bloquear fuga corriente desde la batería hacia el circuito del cargador. Como la batería es una 500 fuente de alimentación de la mA Haz agotado en un tiempo muy corto sin el diodo cuando el suministro de energía esté desconectado de la batería del coche.
Usando un resistor es vital, como salvará a su circuito de quemando. Sin una resistencia la corriente que fluye a través de sus componentes va a ser demasiado alta. Primero usé un solo resistor de 220 Ω y fue genial - hasta que el diodo semiconductor entre el suelo y la resistencia para garantizar el circuito contra inversión de polaridad. Con la caída de tensión del diodo el regulador de tensión que no tiene ya suficiente alta tensión y los 3.7V baterías de ion-litio pueden no obtener cargadas. Así que soldado una resistencia de 120 Ω más, en paralelo con el resistor de 220 Ω para obtener la resistencia de 80 ohmios. Con esto fue capaz de cargar completamente la batería de iones de litio.
(Se puede calcular la resistencia de final de resistencias paralelo con esta calculadora).
Asegúrese de que usted utilice algún tipo de fusible. Realmente no quiere su carro de fuego, use un fusible sin importar nada potencialmente peligroso en este circuito. El cuadro de proyecto puede conseguir empapado por el agua de lluvia, puede producirse cortocircuito - para seguridad en primer lugar, use un fusible!
¿Qué herramientas necesita?
Solo tienes un soldador y opcionalmente crimpadora. Poco de pegamento también será muy útil para fijar el conector de alimentación en la caja de su proyecto. Es necesario un taladro hacer un agujero en la caja para el conector de alimentación.
Eso es todo acerca de herramientas.
