Paso 4: Paso 4: la Asamblea de setter de pista

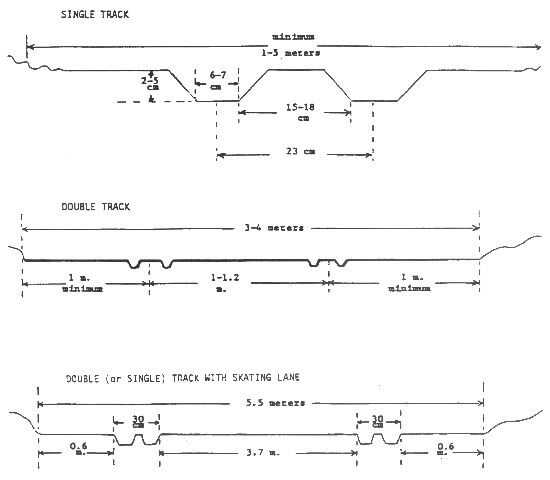

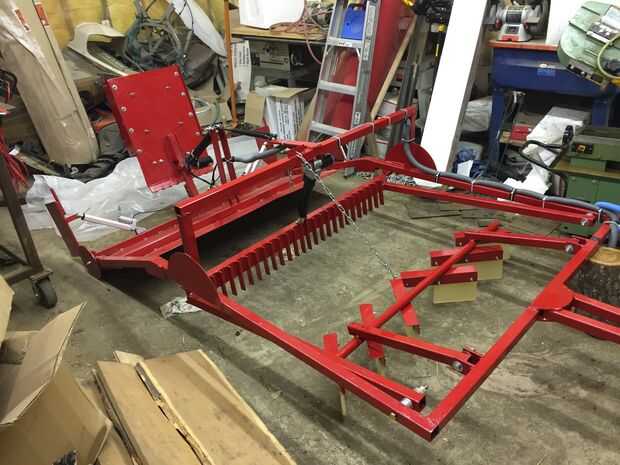

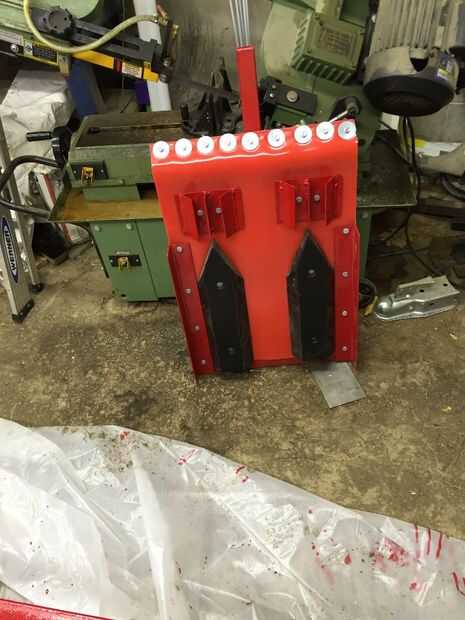

El setter de la pista se hace de un pedazo pesado de 1/4 en acero de la placa (24 en por en 20) con 2 esquís en la cara interior para definir la pista de ski. Bisagras hacia arriba y hacia abajo la parte de atrás del marco peluquero y puede ser levantado y bajado con un actuador lineal de alta resistencia 12V. El setter de la pista se produce cuando los descensos de la preparación o temprano en la estación antes de que no hay suficiente nieve para establecer una pista. En la parte delantera de la placa de setter de pista es un soldado con autógena 2 en labio ángulos hacia arriba a 45 grados para que el tracker no excavan en la nieve. En la cara interior, justo en frente de los esquís, está atornillado a una Asamblea de soldados cortador que corta un surco en la nieve y protege los esquís contra el daño debe llegar un registro o alguna otra obstrucción. Inicialmente usé 1/8 acero, golpeó un tronco sumergido oculto, había doblado para arriba y había rehecho con 1/4 en acero. Usé 1/4 en la hoja de poliuretano entre la placa de acero y los rieles para que se deslice más fácilmente. Los esquíes también fueron hechos de poliuretano, aunque es difícil hacer estas cosas (que se derrite en lugar de cortes con una sierra de mesa) y podrían hacerse de otros más fácil cortar plásticos o incluso madera. Véase el esquema adjunto para el tamaño y el espaciamiento de los esquís. Los esquíes deben 1 3/4 pulgadas de espesor y 16 largo, 5 de ancho en su base disminuyendo a 2 3/4 pulgadas (7 cm) en la profundidad de la ranura. Los esquís se deben establecer en 1/4 de 9 (23 cm) aparte cuando se mide de centro a centro. Había avellanado de los agujeros de 1/4 de pulgada y me sujeto los esquís a la placa de tracker con pernos de carruaje de 1/4. El perseguidor tiene 2 en ángulo de hierro a lo largo de los lados de la placa así que cuando todo el camino se deslizará hacia los lados en laderas. Hice mi tracker 20 pulgadas de ancho. Si tuviera que hacerlo otra vez probablemente iría más amplia - 24-26 pulgadas por lo que sería más espacio entre el lado de la placa y el exterior de los esquís.

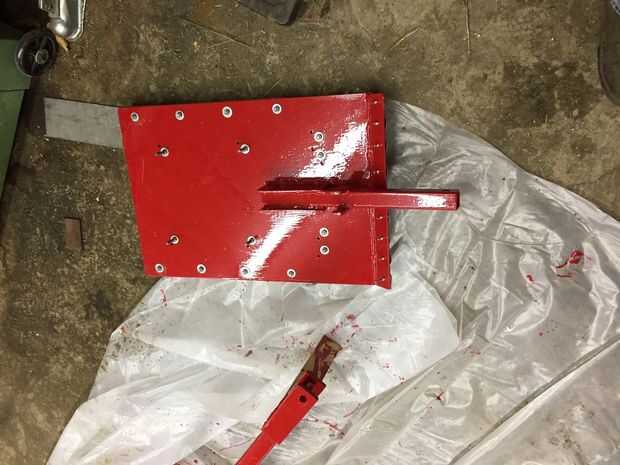

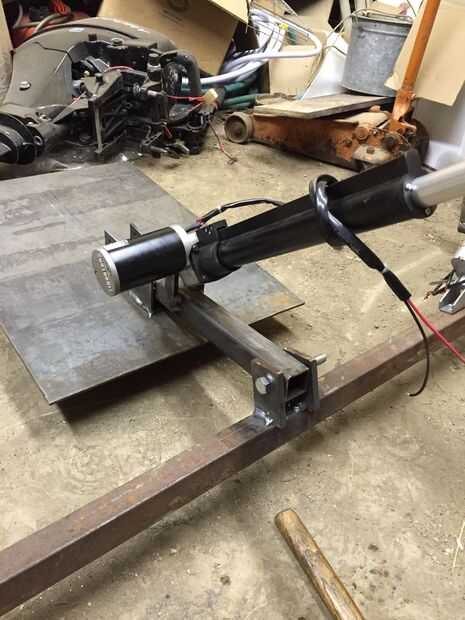

El rastreador depende de lengüetas con orificios de 1/2 soldados en el bastidor trasero. Es importante que el ángulo correcto para que el tracker se sienta en la nieve cuando esté en la posición hacia abajo. Para conseguir el ángulo correcto que soldar una pieza de 6 pulgadas de 1 1/2 en el canal U hacia abajo el centro de la placa de tracker. Luego cortar un pedazo de tubería cuadrada de 1 1/2 pulgada 14, había perforado 1/2 en agujero de 1 desde el extremo delantero y atornillados a la tubería a través de las lengüetas de la bisagra de tracker. Con el marco de la maquinilla sentado sobre una superficie plana, el brazo apoyado a la altura del enganche XUV y la placa tracker sentado en el piso luego se deslizó hacia adelante la placa de tracker para que el tubo en ángulo hacia abajo en el canal U. Una vez satisfecho que todo fue alineado soldó con autógena la Plaza tubería dentro del U-canal dándome el ángulo apropiado. Entonces soldó con autógena 2 pestañas con 3/8 en agujeros en el tubo en la parte delantera de la placa de tracker para fijar el actuador linear para subir y bajar el perseguidor.

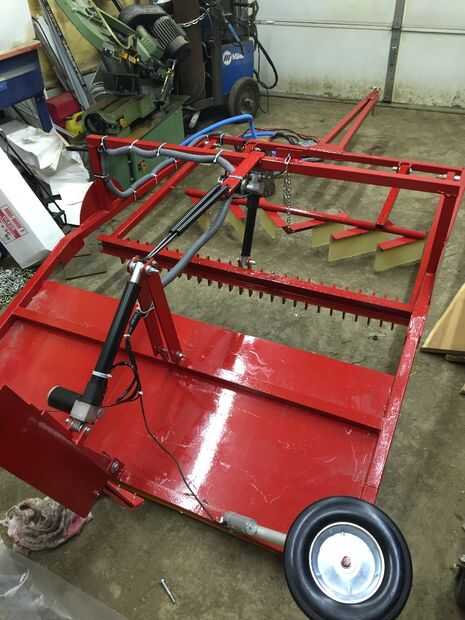

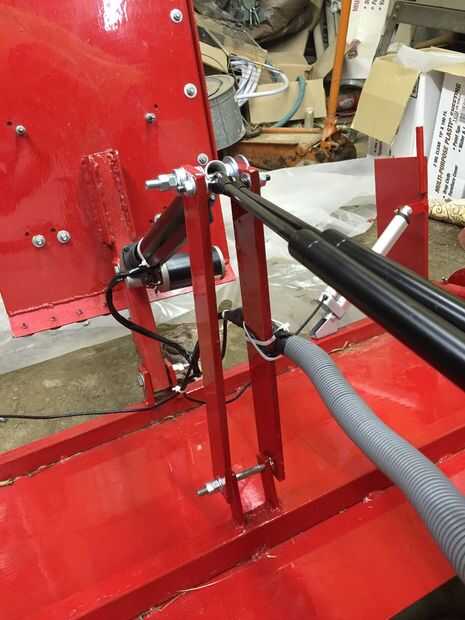

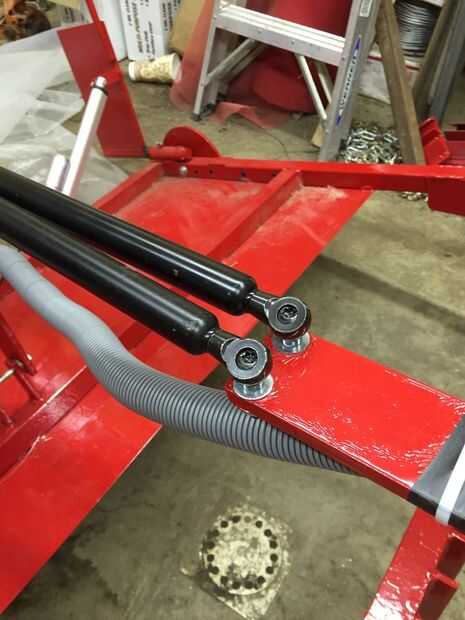

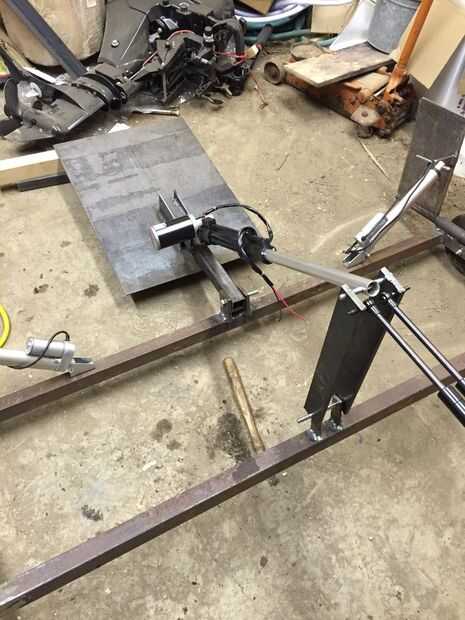

El perseguidor es presionado sobre la nieve por la acción combinada del actuador lineal y dos cilindros de gas de 100 lb (el tipo usado para casquetes de automóviles). Cuando el actuador lineal se extiende y el tracker está en la posición hacia abajo debe la caída de peluquero en una depresión que el tracker comprimirá los cilindros de gas para permitir que el tracker flotar para arriba y permanecen en contacto con la nieve sin doblar o romper cualquier cosa. Los cilindros de gas que compré fueron 19 en largo. En el frente se fije a una extensión de soldado con autógena del centro detrás del arco y en la parte trasera a dos 16 de largo 1/4 en 2 en puntales de acero que en la Cruz pedazo de 18 en la parte posterior del marco. (ver fotos) El actuador lineal se adhiere a los orificios en la parte superior de las costillas justo detrás de los orificios de los cilindros de gas. Usé un actuador de 11 1/2 en 650 lb que me dio herramienta norte. Usted necesita obtener su actuador y gas cilindros y puntales verticales todo en su lugar con el rastreador de sistema plano para determinar la longitud de la extensión detrás del arco. En mi caso era 12 pulgadas. Puede ser diferente para usted dependiendo de cómo todo se alinea.
