Paso 5: Para desoldar el chip PRG

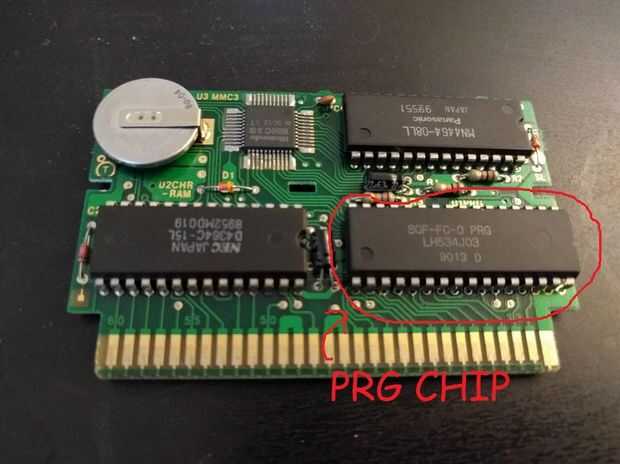

OK, así que ya tienes el PCB de FF3 hacia fuera y usted está buscando en una batería y 4 fichas. Las dos fichas en la parte inferior de la PCB son las virutas CHR y PRG que mencionamos en el paso 2. La viruta de la PRG en la parte inferior derecha es la que necesitamos eliminar.
Por lo tanto, aquí tienes opciones. Algunas personas toman el camino 'fácil' cortar las piernas de la viruta de la PRG y luego limpiar los orificios. Me esto es bruto y desordenado y termina arruinando el chip original que yo no soy un fan de. Si usted quiere ser un exfoliante puede hacerlo pero si quieres hacerlo bien, usar un desoldador como el que mostré en el primer paso. Voltee el PCB y ubicar los 32 pins en el reverso del chip PRG. Uno a uno, los pernos con el extremo caliente de la plancha de calor y apriete el bulbo. Si se hace correctamente, todos de la soldadura mantiene el perno en su lugar serán absorbidos en el bulbo. Hacer este más de 31 veces, claro a la bombilla cada pocos. Si eres un novato, no dude de esta práctica en un PCB roto tienes ahí.

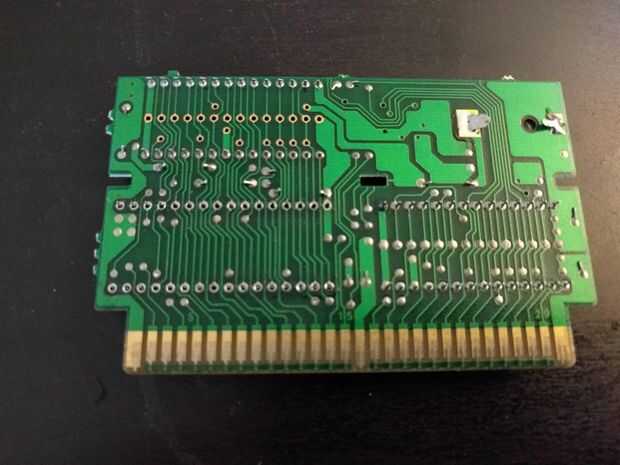

Una vez que tienes todos los 32 pines desoldar, sería como la mía en la segunda imagen de este paso. Para asegurar que todos los 32 pines se liberan correctamente, pincha en cada uno de ellos individualmente con un pequeño flathead destornillador o la uña para comprobar que es capaz de mover un poco. Si no se mueve, puede tener una pequeña cantidad de soldadura en allí. Desoldadura hierros no funcionan bien en pedacitos pequeños de soldadura, lo puede tienes que resoldar el pin y luego desoldar otra vez si está pegada. Apriete ese bulbo con autoridad y fuerza de voluntad.

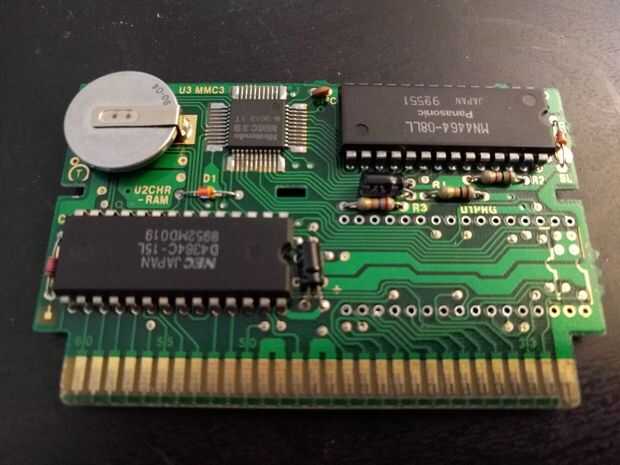

Una vez que sean liberados todos los pines, volver a voltear el tablero y retirar el microprocesador. A menos que tenga un extractor de IC fiar, simplemente deslice un flathead destornillador por debajo hasta el chip comienza a salirse. Una vez que tienes una mitad de ella hacia arriba, deslice el destornillador en desde el otro lado hasta que puede sacar el chip. Después de eso, su Consejo debería verse como imagen #3 de este paso.
