Paso 6: Instalación de la EPROM
Ahora usted podría pensar el siguiente paso es obvio... ¿Sólo hay que poner la EPROM y soldadura que en y nos vamos, bien hechos? Bueno, no exactamente. Los chips de ROM de 32 pines, Nintendo cambió ligeramente el pinout del pinout de EPROM de 32 pines estándar. Debido a esto, tenemos que cablear nuestra EPROM C 4001 27 un poco para que coincida con la de Nintendo. No te preocupes, no es tan difícil.

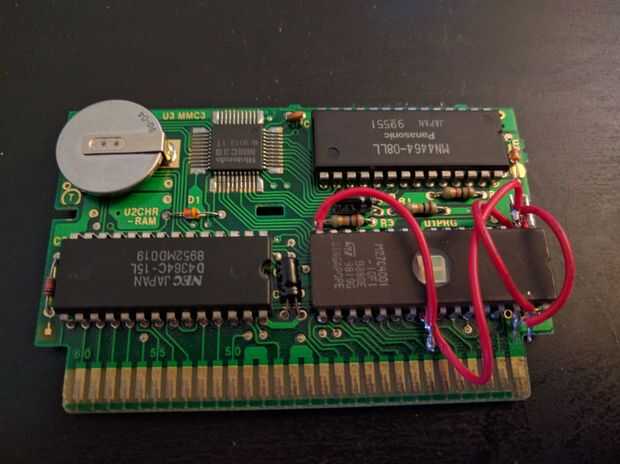

Esta es la parte donde se mencionan algunas guías "cortar pistas". Mi guía se centra en mantener el juego intacto, así que vamos a evitar simplemente levantando los pernos en la EPROM. Comience doblando hasta pins 1, 2, 24, 30 y 31 en la EPROM. Usar imagen #1 como una guía a cual pin es cual. Después de que ha doblado los pines para arriba, puede colocar la EPROM en la ranura vacía de la PRG. Triple check que doblado los pines correctos y en la soldadura. Las piernas dobladas no es necesario soldar en su lugar. Con la parte posterior del PCB frente a usted, el metal alrededor de cada agujero con la punta de la plancha de calor y darle de comer una pequeña cantidad de soldadura. No utiliza demasiado o se purga a través al otro lado y potencialmente cortocircuito otros pins.
Luego tenemos que ejecutar los siguientes cables de las piernas dobladas a los huecos vacíos:
Pin 2 orificio 24
24 a pin pin 16 (GND)
Pin 30 a agujero 1
PIN 31 orificio 2

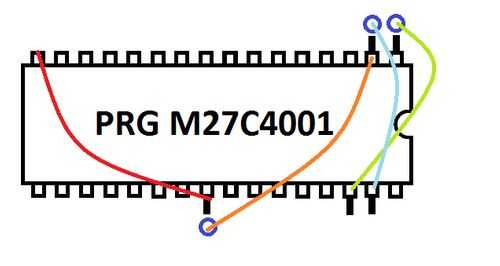

Imagen #2 en este paso es una visual impresionante de esto, que Gorillazero de nintendoage.com .

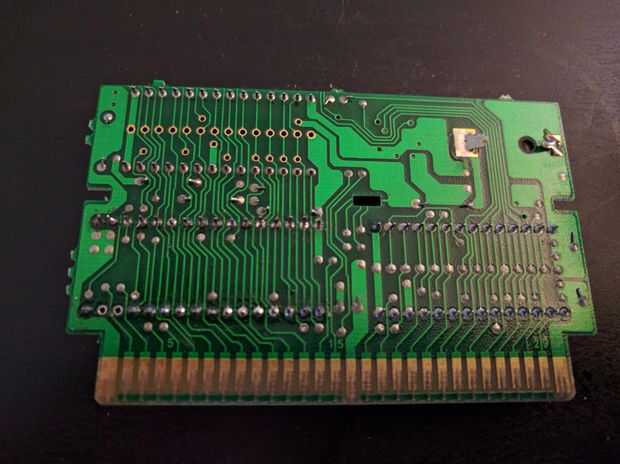

Usted puede ir sobre una de dos maneras. El primer método, que es lo que hice como se puede ver en la imagen #3 y #4, es para correr los cables directamente en los orificios vacíos y soldarlos en como si fueran patas de IC. Me parece ser el método más limpio, pero puede ser de un dolor que hacerlo todo en lugar correctamente. Como alternativa, puede ejecutar los cables alrededor y detrás de la Junta y soldarlos a los orificios de la parte posterior.
