Paso 2: planificación

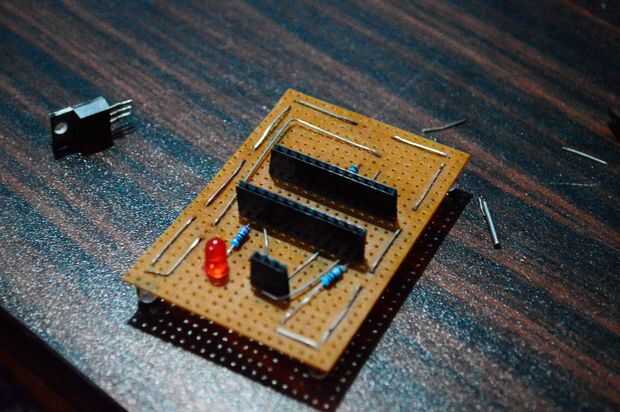

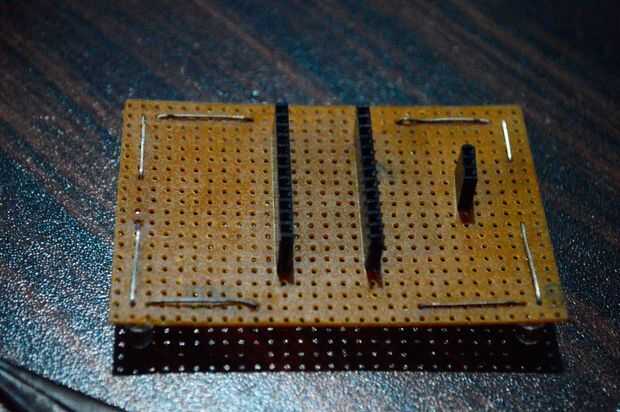

Decidí usar Arduino mini pro para este dispositivo debido a su factor de forma pequeño.
Había salvado forma de receptor de IR un viejo reproductor de DVD roto que estaba ahí. Si es posible tomar nota del pinout del receptor de su hoja de datos de lo que parece estar cambiando de dispositivo a dispositivo.
He ordenado IR LED en ebay y lamentablemente son haz estrecho de alta potencia de (22 grados) LED que comúnmente se utilizan para infrarrojo para cámaras de seguridad pero no se puede utilizar para mando a distancia. Así que decidí usarlos por 4 de los de la agrupación en serie para aumentar el ángulo de haz.
Se clasifican como 100mA de corriente directa, por lo que si conecto en serie total corriente sería alrededor de 400 mA.
Y estos son mis requisitos para lograr este proyecto.
botón de fuente --> función que se realizará cuando se presiona la fuente
poder de Settop caja--> encendido de tv, tv un / v, potencia de sonido, soundbar aux
SetTop caja volumeup1, volumeup2 set--> barra de sonido volumeup
SetTop caja volumedown1, volumedown2 set--> barra de sonido volumedown
