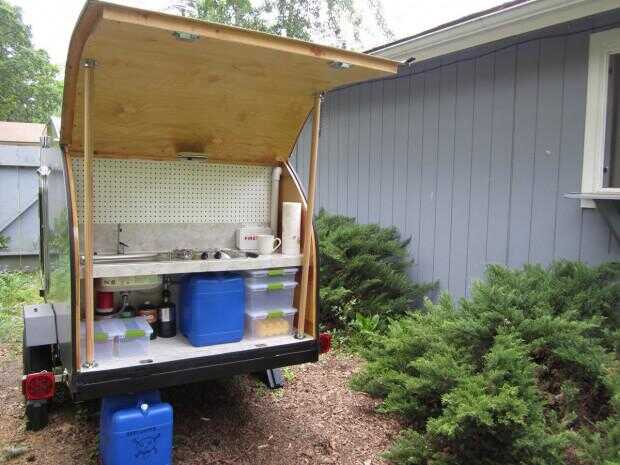

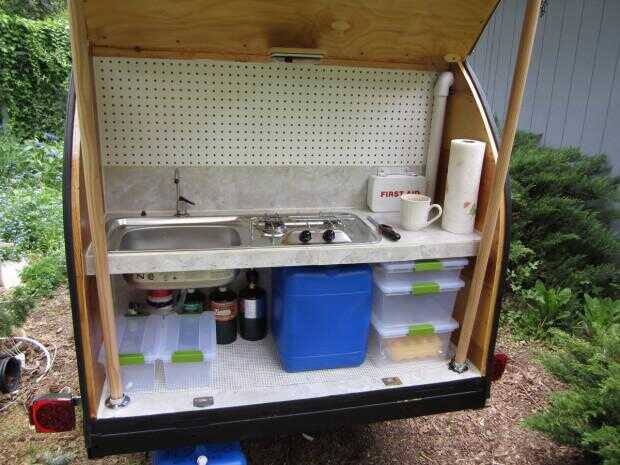

Paso 32: La cocina

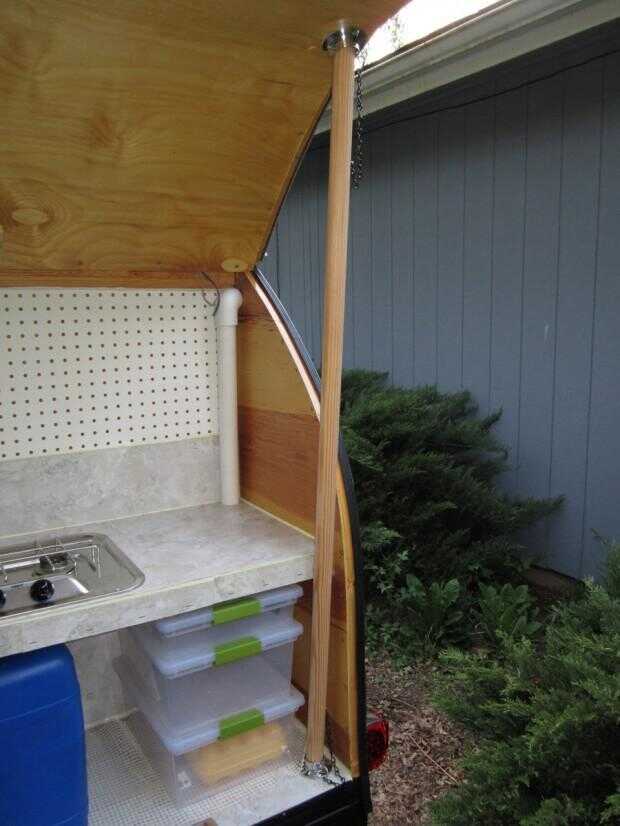

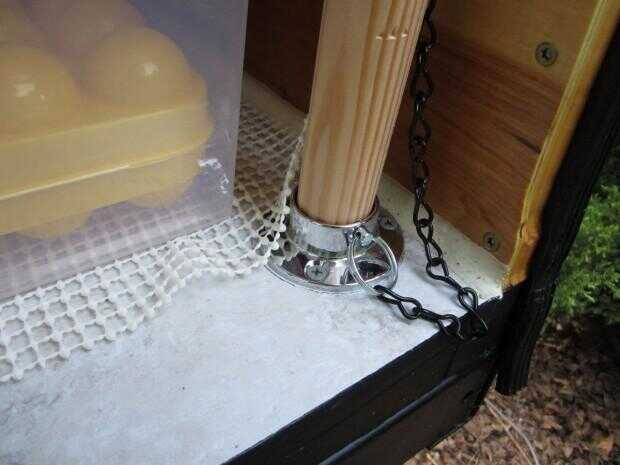

La barra de soporte escotilla instalada. Usé una barra de armario colgador y bridas (creo que es lo que se llaman).

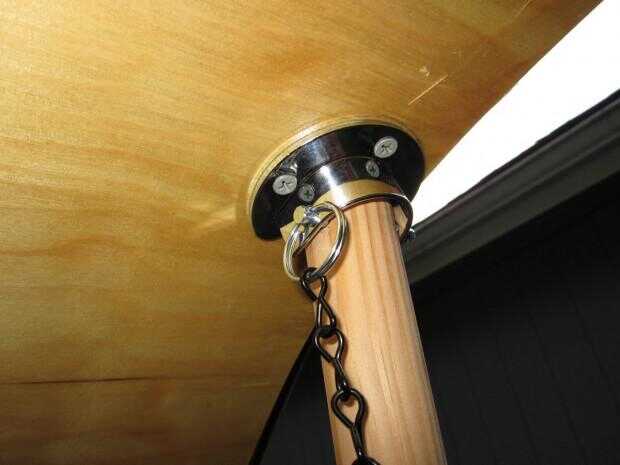

Hice un agujero a través de la brida y la barra para un perno de seguridad, no quiero que la barra de soporte para caerse si el viento levanta la tapa un poco.
Utiliza pernos de seguridad en ambos lados.

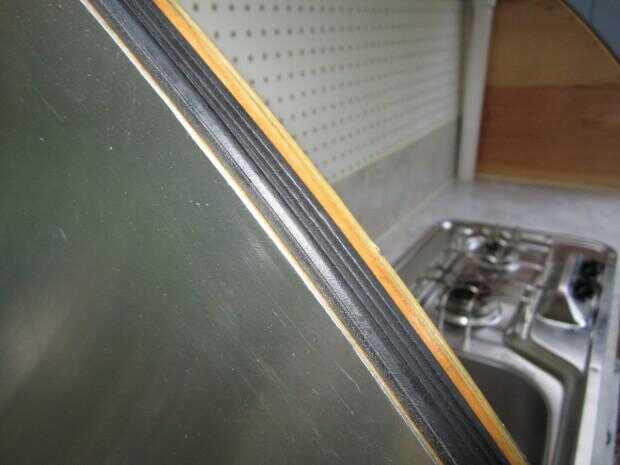

El sello de la escotilla. Agua que no se pasa! (otra vez)

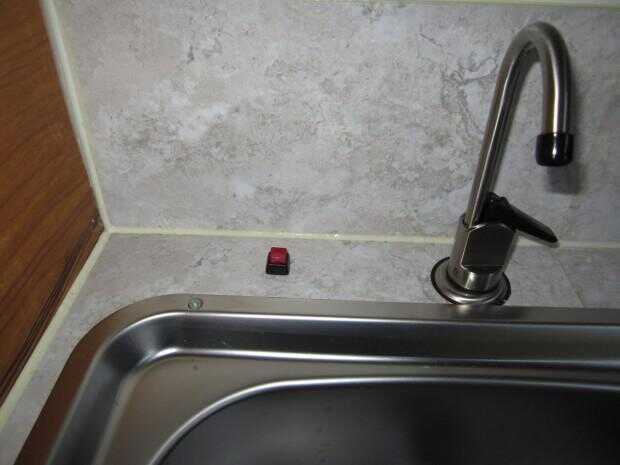

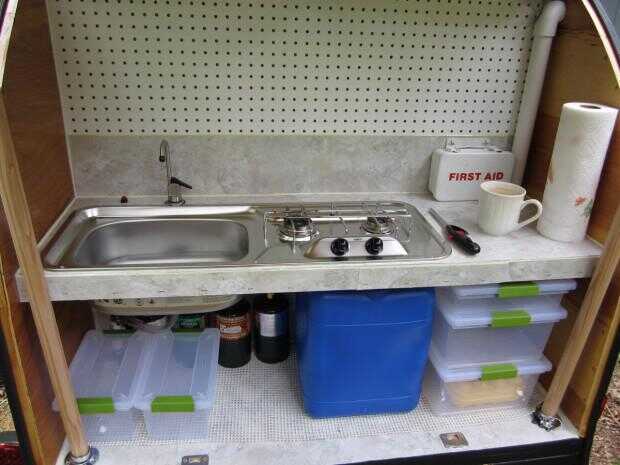

El grifo esté abierto. El botón rojo comienza el flujo de agua. Utilicé un cronómetro segundo 5 construir para el agua.

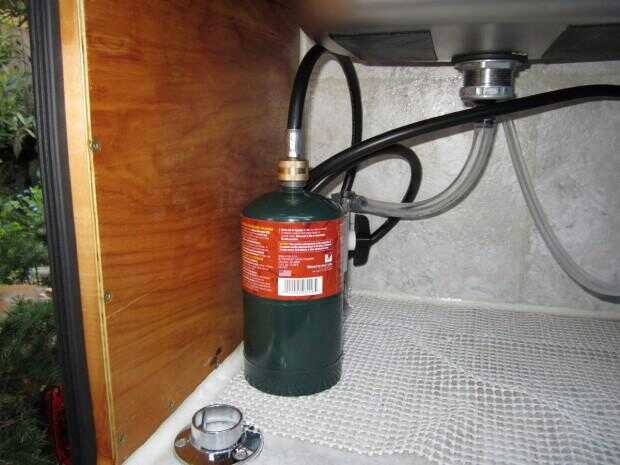

La estufa está conectada a un cilindro de propano.

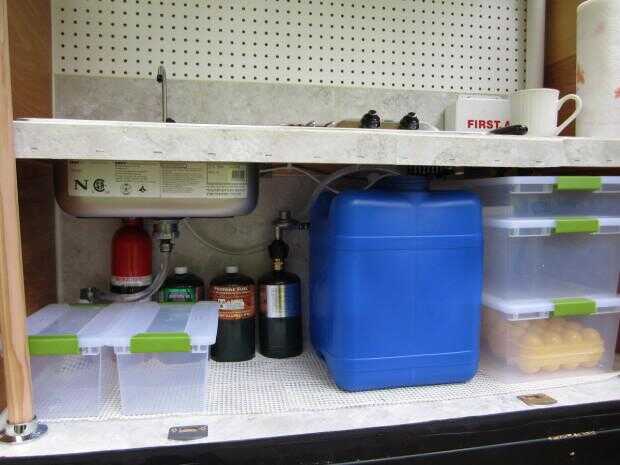

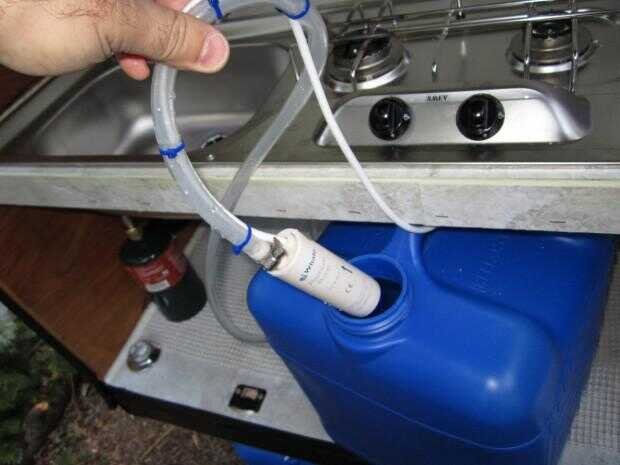

La bomba de agua sumergible.
De la bomba, el agua va directamente a la llave.

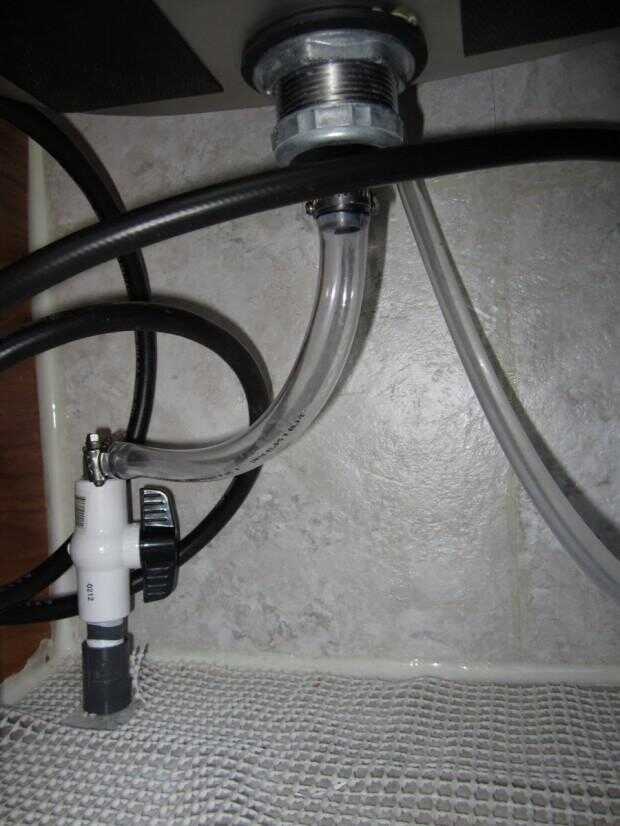

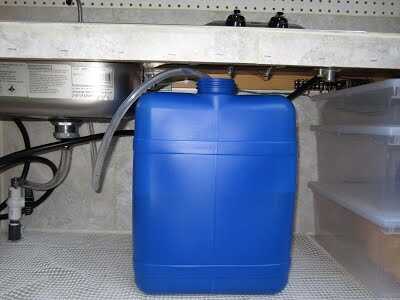

Desde el fregadero, drena las aguas grises...

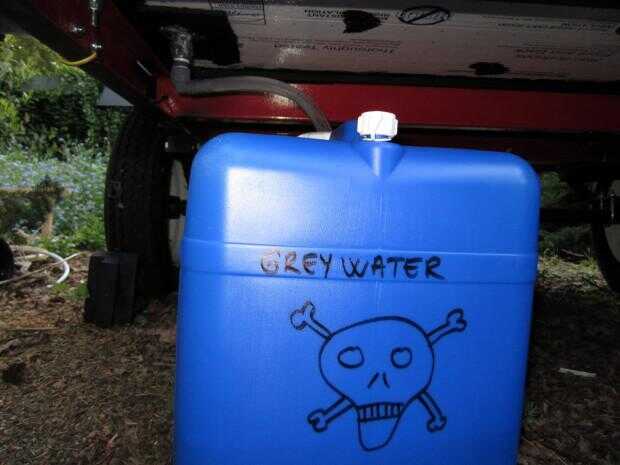

... en el trailer en el depósito de aguas grises.

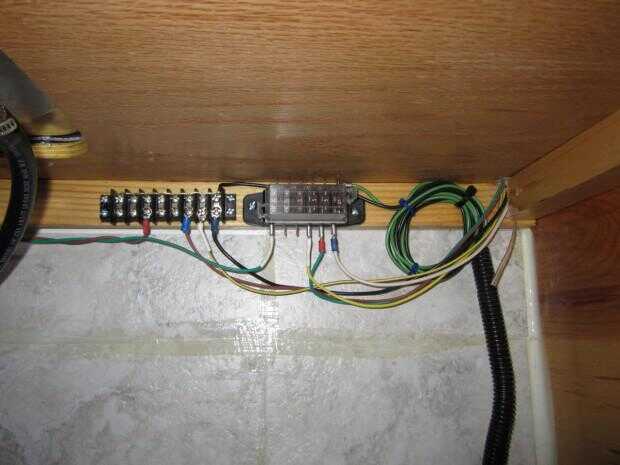

El panel eléctrico debajo del fregadero. Todo es 12V. En el lado izquierdo es el Banco de tierra y la cajita con la tapa transparente es la caja de fusibles.

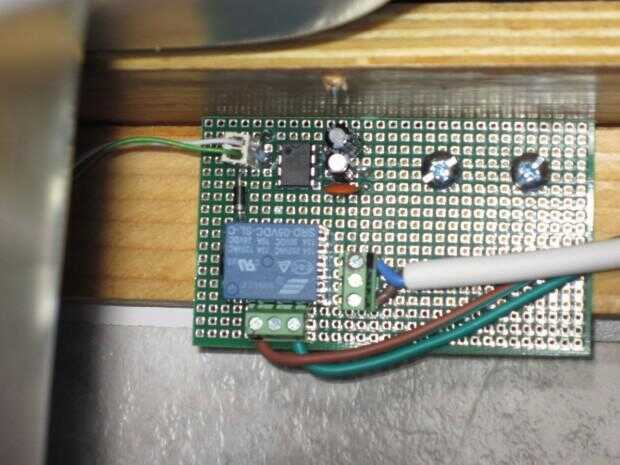

El temporizador que hice para la bomba de agua. Es un temporizador 555 monoestable clásico sintonizada durante 5 segundos. Para cada presión del botón, la bomba va a la bomba durante 5 segundos.
Aquí es el esquema (descargar el siguiente archivo de Eagle):

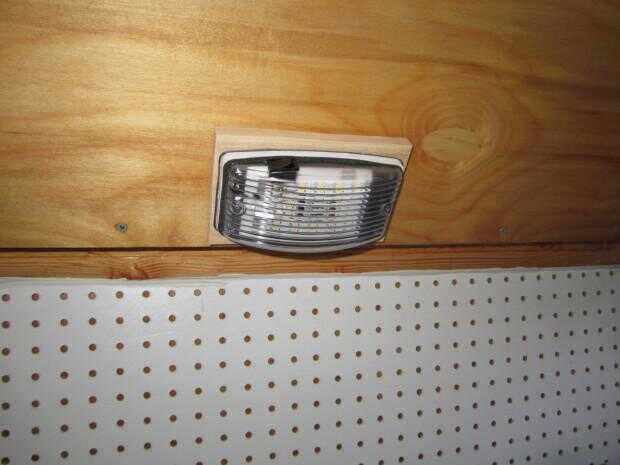

la luz de la escotilla se monta sobre el fregadero.

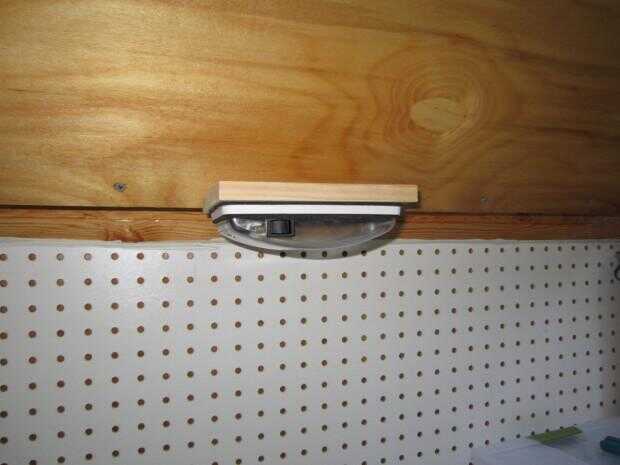

La luz puede dar la vuelta para arriba como esta si necesita luz parte posteriora más lejana.
Todas las necesidades eléctricas de la lágrima son proporcionadas por una batería de ciclo profundo que compré en Walmart por $70. La batería de 110 amperios hora y sospecho que va a pasado hasta dos semanas en una carga. He dejado todo, incluyendo ventilador de ventilación, para toda una noche y en la mañana la batería más 90% completo.

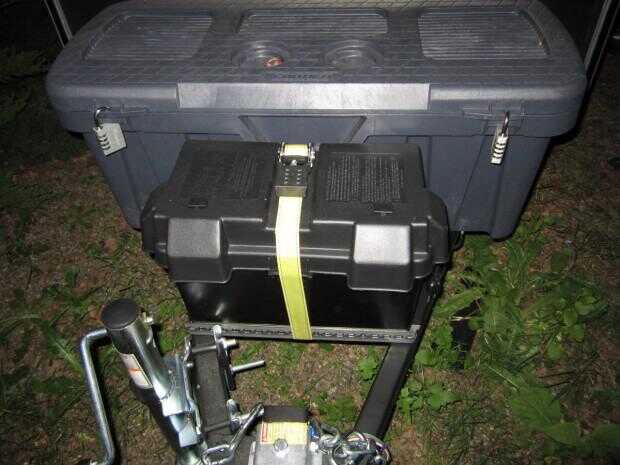

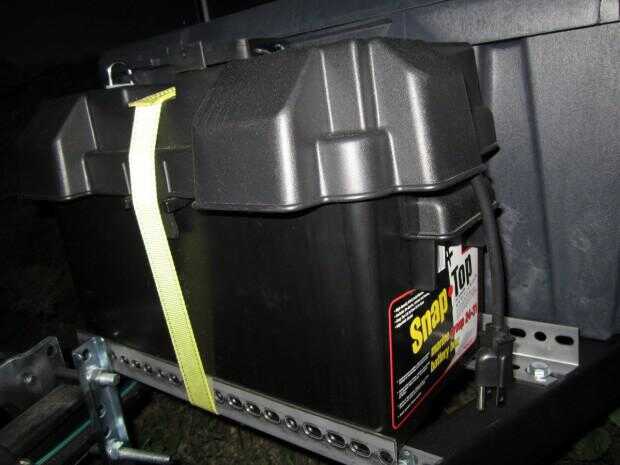

Detalle en cómo pienso montar la caja de batería en la lengua del remolque. Tengo la caja de batería también de Walmart por $9. El cable que sale de la caja de batería es para el cargador.
tengo este cargador de Amazon.
Post scriptum:

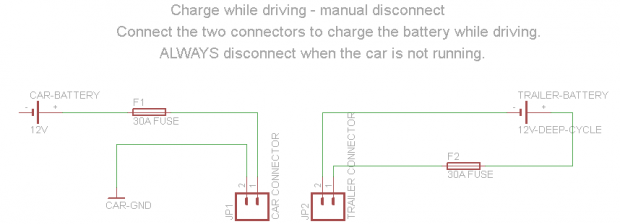

vi algunos comentarios proponiendo soluciones sobre cómo cargar la batería. Aquí hay dos maneras que usted puede cargar la batería con el vehículo mientras conduce. Primero uno, el simple, sólo Conecte un cable al borne positivo de la batería del coche, poner un fusible de 30A en el cable y conectarlo al borne positivo de la batería del remolque. El negativo de la batería del remolque va al suelo del coche. De esta manera ambos se carga mientras conduce el auto a su destino. Cuando apagas el coche, desconectar la batería del remolque de la batería del coche para evitar descargar la batería del coche cuando se utiliza la electricidad en el trailer. (haga click sobre las imágenes para verlas en tamaño completo)

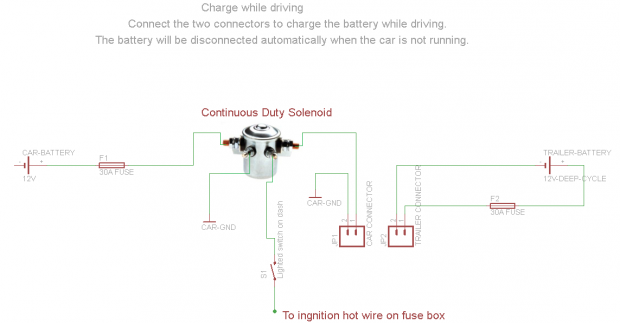

El segundo método, un poco más complicado, es utilizar un solenoide de servicio continuo. Realice las conexiones como en el siguiente esquema. Esta manera, no tienes que desconectar manualmente la batería cuando no está funcionando el coche remolque. El solenoide Desconecte la batería automáticamente cuando apague el coche.
