Paso 6: Las vainas del cohete del hombro
Realmente queríamos abrir las vainas de cohetes de hombro. Mala.
Pensamos que sería tan genial que hombro cohete vainas se abren y se despliegan como en la película. El problema era que había ninguna manera nunca podrían caber allí y actuar en una manera similar - el traje simplemente no tiene el necesario volumen interno. Hay solamente aproximadamente una pulgada de profundidad utilizable en la zona del hombro. Los efectos visuales maldito otra vez...

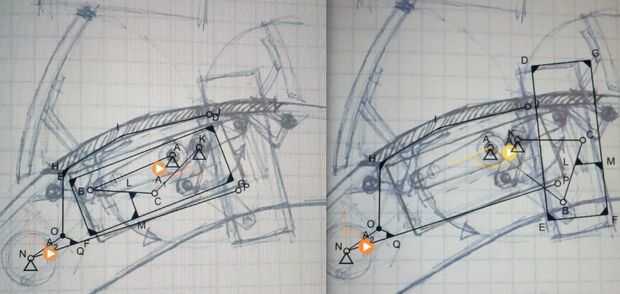

Una vez que comenzó a tomar medidas con Greg en el traje no estaba tan seguro de que podría hacerse. Nunca nadie había hecho un traje. Creo que probablemente bosquejó un par cientos diseños tratando de encontrar una manera de tener la consola levantar y plegar. Esto era una característica clave que realmente, realmente quería. No quiero tener una vaina que se abre como uno de los pop-up faros de coche donde hay un solo panel que levanta. Yo sabía que no podía tenerlo a realizar como en la película con el movimiento de la sección de todo hombro pero sentí que podría conseguir algo que parecía genial. Una vez que los diseños enangostados abajo solía un programa gratuito llamado ForceEffect movimiento jugando con los mecánicos de acoplamiento. Utilicé mis bocetos de diseño como imágenes de fondo y luego llamo a mi mecánica de acoplamiento encima de ellos. Esto me permitió explorar muchas opciones de diseño y animar la mecánica muy rápidamente. Es una aplicación impresionante para hacer trabajos como este.

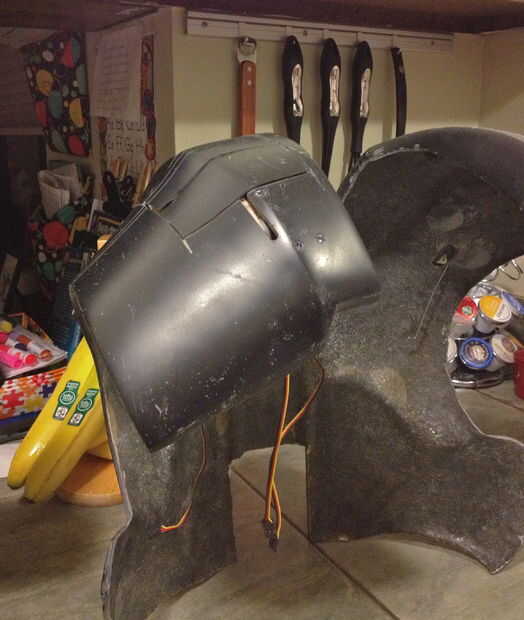

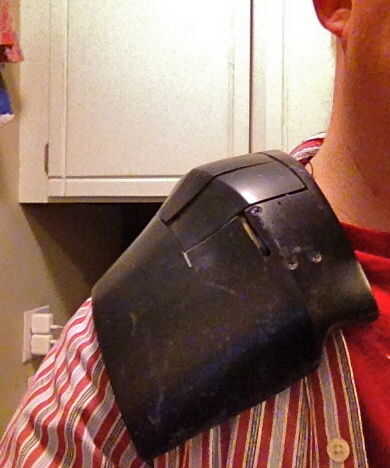

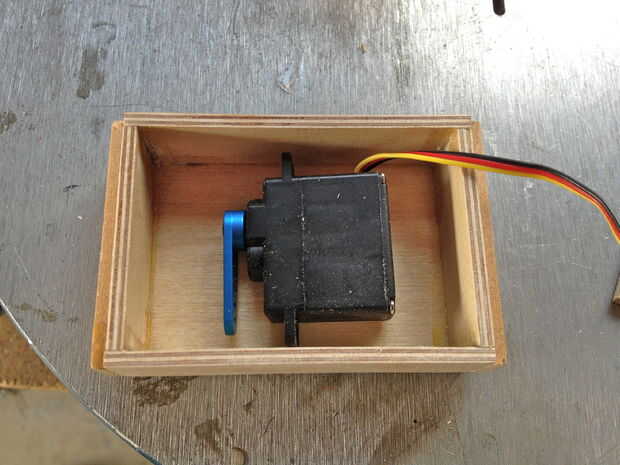

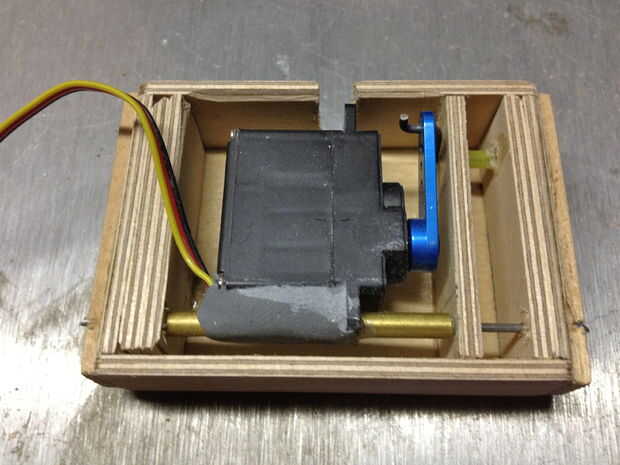

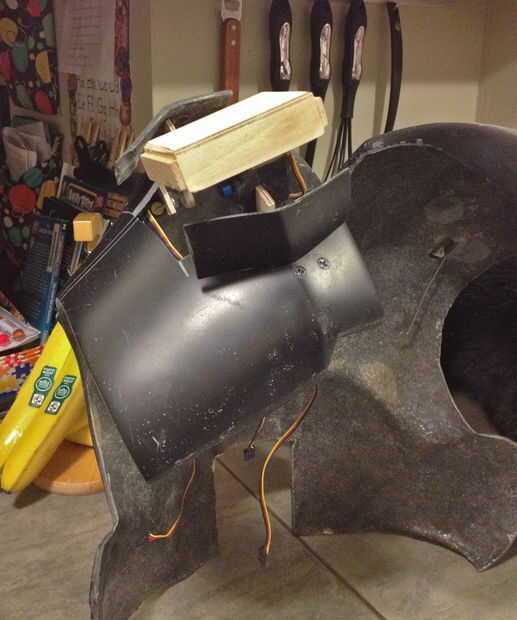

Finalmente se estableció en la sección del hombro dividida en dos paneles uno de elevación/rotación hacia adelante y una elevación/girando hacia atrás. Esto le daría una decente tamaño de abertura de una vaina del cohete de tamaño adecuado. Quería que la vaina del cohete muy cerca en tamaño a la vaina de la película. El gran truco para lo que es trabajar hacía la vaina una caja abierta por lo que el servo puede ocultar dentro de él-sin que no había manera nunca encajarían en la cavidad del hombro.

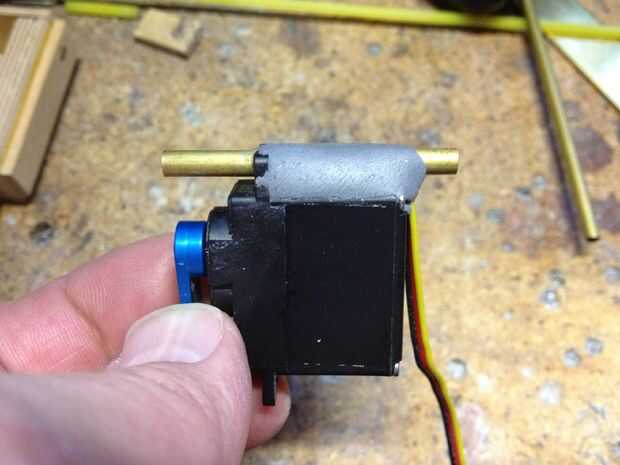

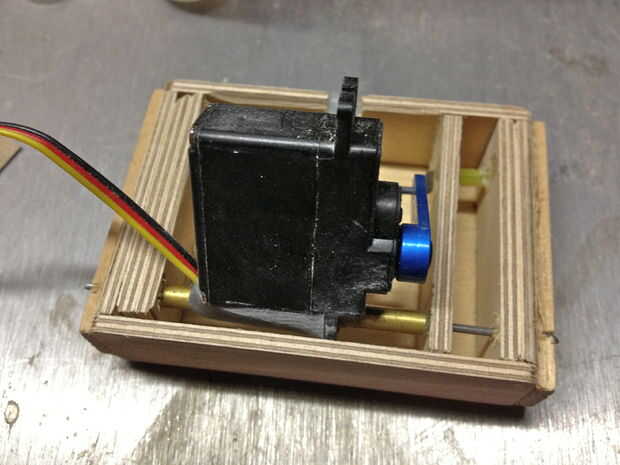

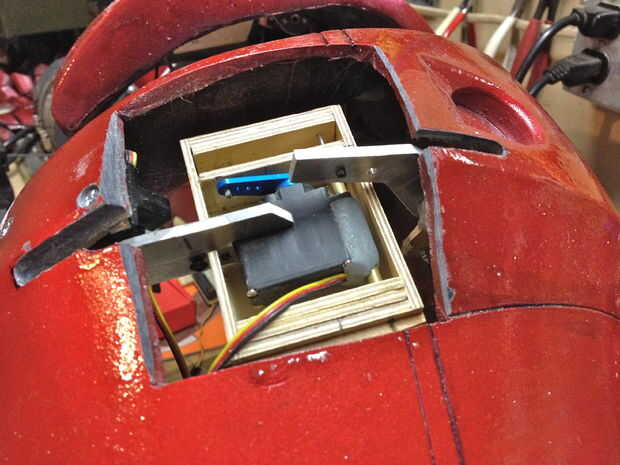

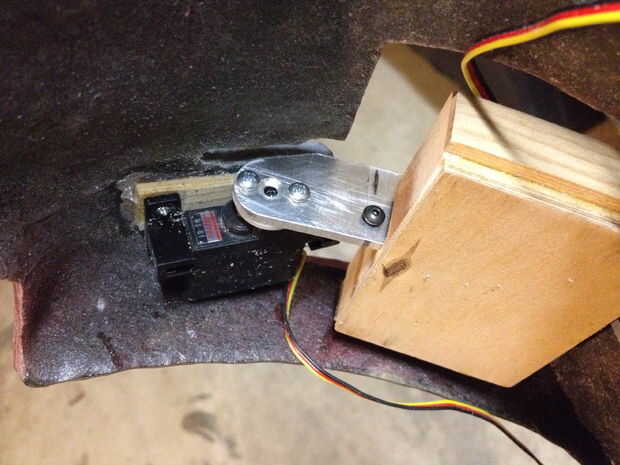

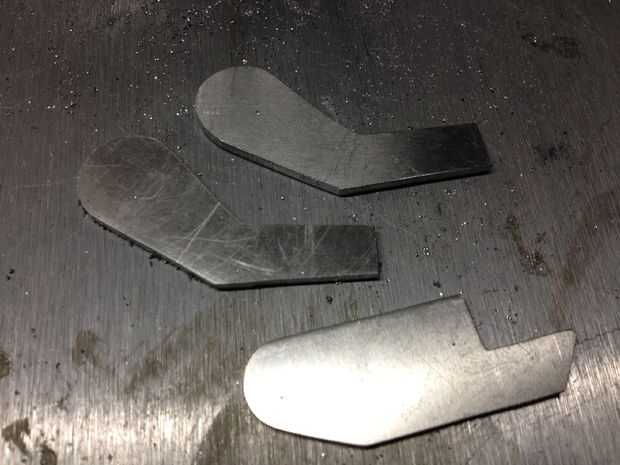

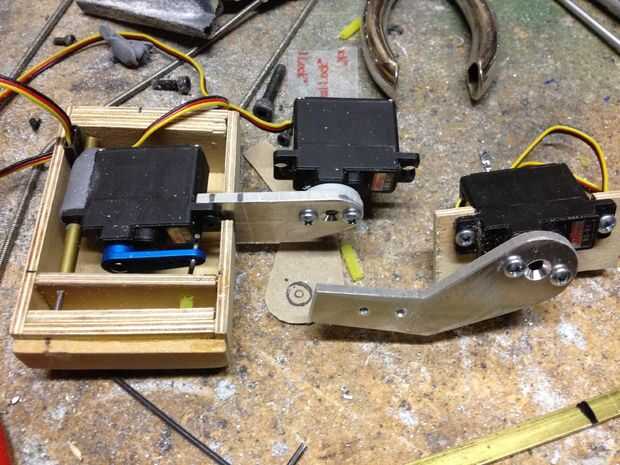

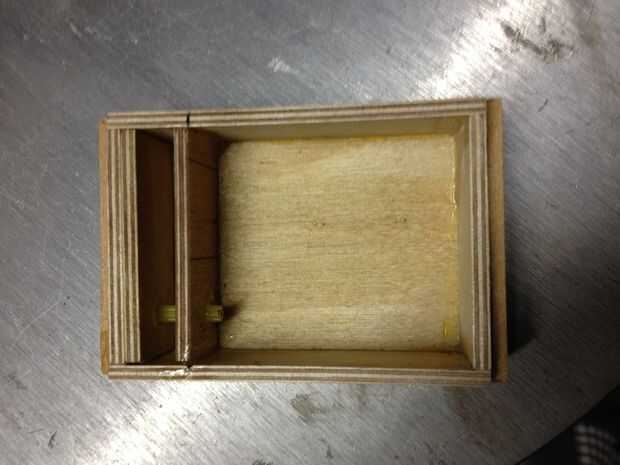

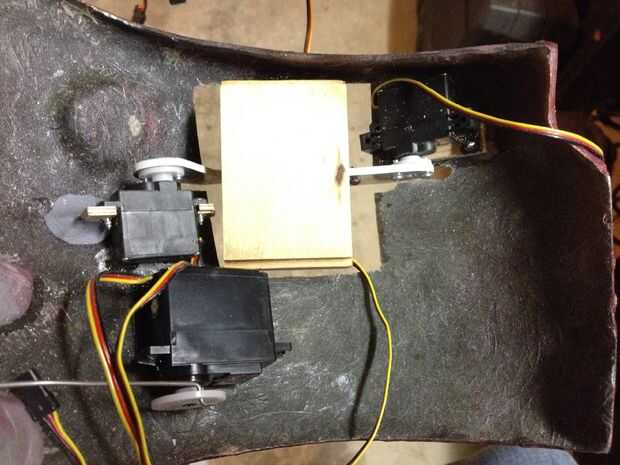

La cápsula está hecha de contrachapado de abedul y pivotes se fabrican de alambre de latón tubo y música. A medida que gira el brazo del servo de pod la parte posterior de la vaina del cohete se empuja lejos el servo. El servo del pod se monta en una 1/8" espesor placa de aluminio que está conectada al servo de panel delantero del hombro. El servo de la parte trasera tiene una placa de aluminio similar conectada a él. Las placas de aluminio con agujeros roscados en ellos para la fijación de los paneles móviles de hombro con los soportes de ángulo pequeño de latón, que se ajustaron a los paneles móviles de hombro. Los agujeros en los soportes de ángulo de cobre amarillo están ranurados para permitir una pequeña gama de ajuste de la altura del panel de hombro.

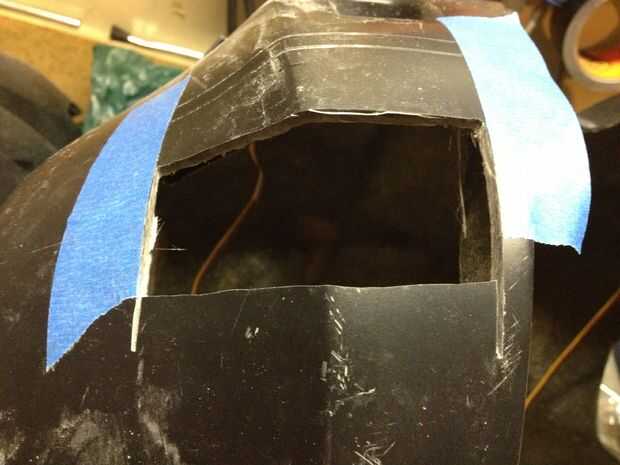

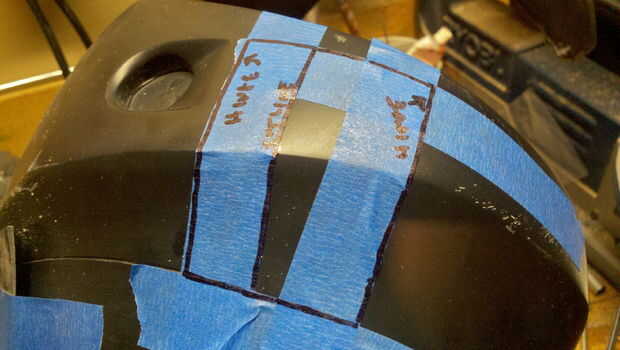

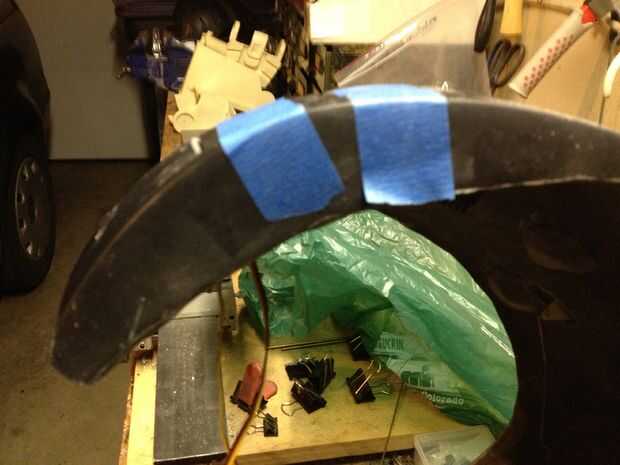

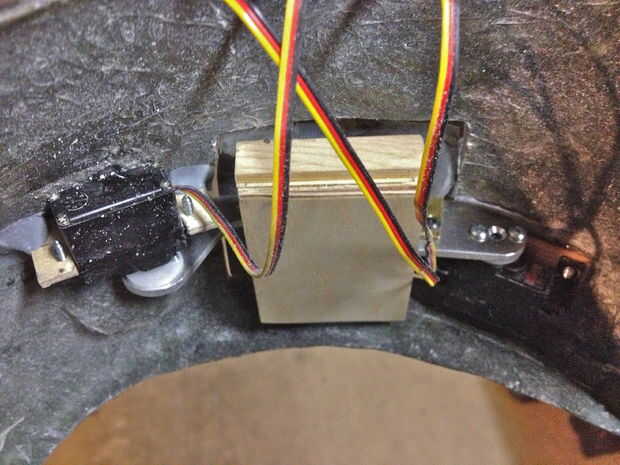

Había una enorme cantidad de ensayos y errores que ya una vez que las secciones de hombro fueron cortadas de la demanda de fibra de vidrio no sería no hay vuelta atrás-tenemos que ser justo en la época del dinero la primera. Las aberturas del panel se con cinta de cortar con una herramienta Dremel con un disco de corte y luego los servos se montaron dentro de la zona del hombro utilizando soportes de madera contrachapada ajustaron en su lugar. Los paneles para caber justo fue un verdadero desafío.
Tomó un poco de jugar con el código para obtener los movimientos justo como la parte trasera tiene que abrir en primer lugar, a continuación, cierran el panel frontal y por último la cápsula los bancos y luego invertir la secuencia para tenerlos.

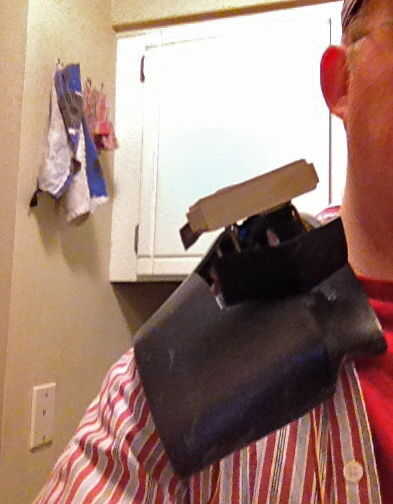

Mientras que las vainas terminadas no son exacto de la película se ven genial cuando se abren. Creo que nos sorprendió muchísimo de nuestro traje de Iron Man obras a amigos cuando los vio por primera vez!
