Paso 2: El Reactor de arco
1) círculo madera de 3" de diámetro (consiga en el de Michael)
2) un antiguo/sin usar CD
3) (10) plazas de foamcore 11 cm en un lado
4) (rectángulos de madera 20) 13 cm x 5 cm. (de un 1/16" trozo grueso de madera de Michael)
5) alambre de cobre desnudo (get de Michael o de JoAnn)
6) (11) 14000 mcd blanco LED
7) (resistencia de 220 Ohmios 11)
8) cable 22AWG
9) soldadura
10) clip de la batería de 9V de
11) sostenedor de batería 4 (tiene cuatro AAs en 1.5V cada)
12) papel
13) conducto de cinta y cinta aislante
Herramientas:
1) Soldador (con soporte, esponja, etc.)
2) pistola de pegamento caliente
3) Dremel herramienta utilizada con una mechas (me parece ser la más eficiente y precisa para su propósito)
4) permanente Sharpie negro
5) transportador
6) pelacables
7) papel de lija (opcional)
Contorno:
1) dibujar el circuito en una pieza circular de madera
2) Perfore los orificios, coloque los componentes y probarlos
3) todas las piezas según el esquema de la soldadura
4) Conecte el soporte de la batería
5) hacer las diez piezas de electroimán y pedazos de papel entre
6) hacer el anillo interior y colóquelo en el reactor
Los pasos se muestran en las fotos. Utilizarlos como referencia para evitar conseguir confundido!

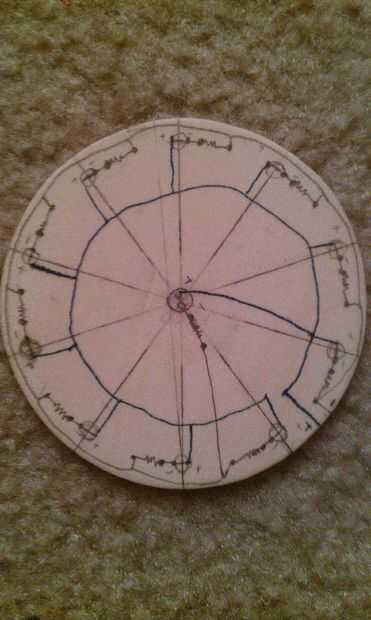

1. encontrar el centro del círculo con un lápiz y una regla. Trate de ser preciso. Entonces utilice el transportador para marcar fuera de las líneas a intervalos de 18 grados va hacia fuera desde el centro. Esto le ayuda a colocar los LEDs. Dibujar en los terminales del LED cerca del borde del disco, luego dibujar en las terminales de la resistencia a cada LED, para que cada LED tiene un terminal conectado a una resistencia.
Se adjunta una imagen del diseño propuesto.
Recuerde que LEDs son diodos, por lo que sólo puede funcionar en el actual movimiento en una dirección. Asegúrese de saber dónde se encuentra su terminal positivo (el cable más largo) y mantener este constante mientras dibuja el plan de la Junta.
Si usted desea utilizar diverso voltaje, resistencia o LED ***
Restar el voltaje de desvío (encontrado en la hoja de datos) de su LED del voltaje de la que desea utilizar. Usando el voltaje conocido y LED de reenvío actual, se puede calcular la resistencia requerida (usando ley de ohm). Escoger la resistencia más cercana más alta que esta resistencia para protegerse de las fluctuaciones que pueden freír los LEDs.

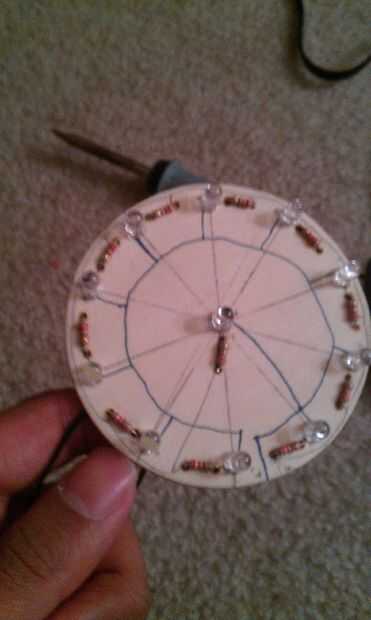

2. Utilice una broca de taladro pequeño (sólo un poco más grande que los terminales de los LED y las resistencias) para perforar todos los agujeros en el tablero. Rellenar la junta con todos los LEDs y resistencias y permite conectar terminales de cada componente al tacto. Conecte el terminal 9V a la caja de la batería y poner 4 AAs (6V) en él. Este voltaje se aplica a pares LED-resistor 11 todos y asegurar que funcionen individualmente y en la orientación correcta.
3. grietas a la soldadura de hierro! La soldadura de los terminales de conexión y clip del exceso de uso de los peladores. No olvide la plancha antes de cada uso para prolongar su vida de la lata. Conecte todos los terminales positivos en un anillo externo y todo negativo en el anillo interior utilizando sólo los conductores de los componentes. Añadir algunos de tus residuos cortado conduce o abrir clips si es necesario.

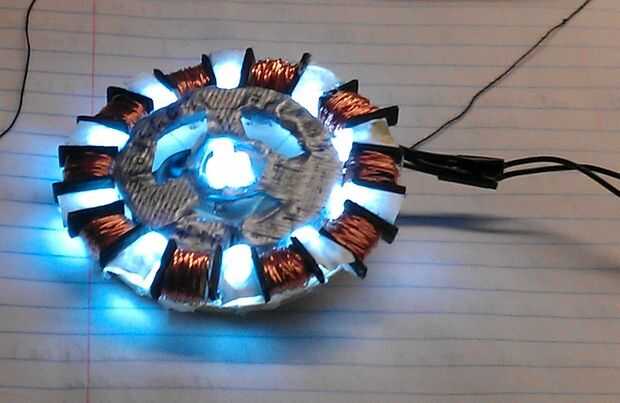

4. hacer una prueba más con la batería para asegurarse de que todos los LED se enciende. Cuando estés satisfecho, soldar el conector 9V a los carriles interiores y exteriores del reactor a través de cerca de 3 pies de cable 22AWG. Alargando esta conexión del reactor a la batería le permite deslizar la batería en el bolsillo y llevar el reactor como su traje debajo de su camiseta. (Lo hizo en el día de Halloween y llevaba el traje todo esa noche). Enchufe la batería para asegurarse de que todavía funciona. Lije levemente LEDs para difundir mejor la luz. Limpiar con cinta aislante. Asegúrese de que el circuito es completamente funcional!

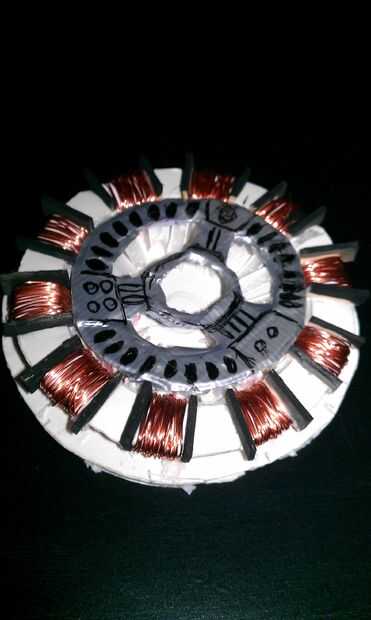

5. envuelva los cuadros de cartón pluma en cable de cobre desnudo. Colocar los rectángulos de madera negros a cada lado, como se muestra en la imagen. Esto hace que cada pieza de electroimán. Hacer 10 de estas y caliente pegamento en la parte superior la resistencia. Ligeramente los LEDs de la arena para hacerlos a la difusa luz mejor (esto aumenta su brillo aparente). Piezas de pegamento caliente luego de papel encima de los LEDs. Usar más pegamento en el papel para estabilizar las piezas. Compruebe que se enciende correctamente.

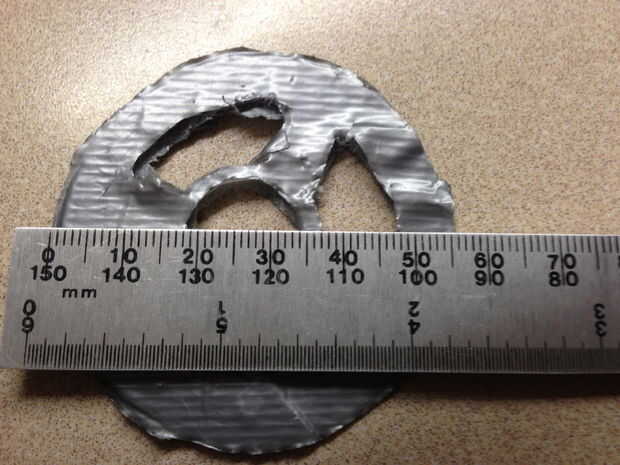

6. utilizar la imagen del aro interior para hacer uno de un CD antiguo. Puede globo ocular las dimensiones en esta parte como encaja dentro del modelo. Cubrir el anillo en cinta adhesiva y cortar todos los espacios vacíos. En el diseño con el marcador permanente y luego pegamento el anillo hasta la base.
Esto le dará una representación bastante detallada del reactor arc que es fina y fácil de trabajar. Comprobar mi instructable sobre el reactor de arco (muy pronto) para una propuesta más detallada.
