Paso 3: casco
1) palitos de (Michael)
2) 2 g Servo (barato de HobbyKing, otros)
3) casco cartón pluma, de los archivos
4) pop botones (JoAnn)
5) hoja fina de la madera (cortar con tijeras)
6) indicadores luminosos LED (igual que anterior)
7) resistencias (100 Ohm)
8) soldadura
9) papel
10) cinta de aislar
11) cinta adhesiva
12) pintura de aerosol de
-Oro metálico Krylon
-Banner Krylon rojo (rojo de la cereza de uso! BANDERA ROJA ES DEMASIADO CLARO!)
13) tornillos, tuercas
Herramientas:
1) Dremel con broca de
2) suministros de soldadura
3) caliente pistola de pegamento y pegamento caliente
4) tijeras
5) destornillador de
Utilizar imágenes como referencia

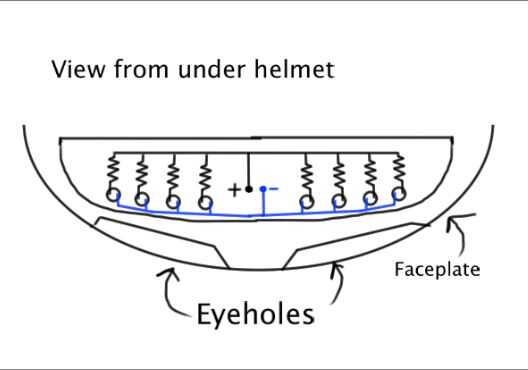

1. utilizar la distribución que se muestra en todos los componentes electrónicos y soldarlos en. Ser consciente de la polaridad de los LEDs, por lo que se sugiere que utilice mi circuito como una guía para preparar tus propios. Cortar la hoja de madera en áspero la forma presentada, por lo que cabe en la ceja de la placa frontal.
2. Asegúrese de probar todas las piezas para la polaridad antes de soldar en. Dremel los agujeros, coloque todos los componentes y soldarlos en. Siga a la guía de soldadura en el paso anterior. La razón de resistencias de 100 Ohm aquí es que la Aruduino salidas 5V en su carril alto que es menos que la fuente de alimentación de 6V de la Arc. Esto permite una menor resistencia a utilizar, si haces los cálculos. Después de soldar

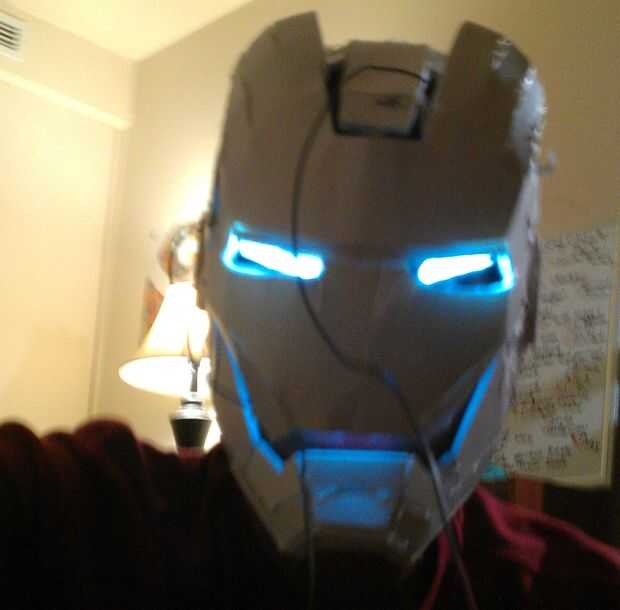

3. cortar tiras de papel para colocar delante de los LEDs. Utilice pegamento caliente para fijar el papel hacia abajo. No coloque el papel demasiado cerca a los LEDs, o no iluminan uniformemente. Utilice cinta aislante alrededor de los lados y la parte posterior del papel los implantes para que la luz sólo brilla a través de la parte delantera y por la mirilla. Dejar espacio debajo de esta para ver hacia fuera de! Obviamente va a ser difícil ver fuera de la placa frontal, pero es por eso será motorizado. Pegamento caliente esta pieza en la placa frontal.

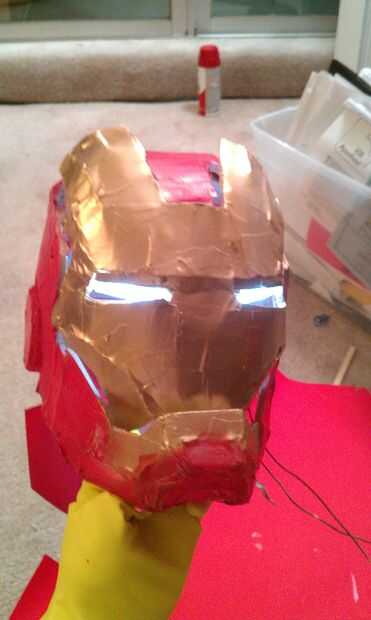

4. pintura de aerosol la placa de oro, después de cubrir los agujeros para los ojos con el papel de repuesto. Pintura de aerosol la mandíbula casco de oro, y luego cubrirlo con papel y masking tape y pintar el resto en rojo.
Esta parte requiere paciencia!
5. colocar en soportes usando los palitos, según el cuadro del casco sin pintar. Estos soportes están hechos de palitos de diferentes longitudes (requiere mucha prueba y error) con dremel agujeros en los extremos para tornillos de máquina. Atornille dos soportes laterales, de manera que el casco puede abrir y cerrar.
6. pegamento el servo en la parte inferior de la parte del frente del casco. Pegamento caliente un mayor "apoyo" al brazo del servo. Cortar unos trocitos cuadrados de palitos. Dremel un hoyo en uno y el perno en el soporte. Pegamento caliente el extremo de la plaza en el interior de la placa frontal, por lo que tiene una bisagra. Este apoyo va desde el servo a la placa frontal y es el brazo de accionamiento. Poner en un apoyo más al otro lado del servo al igual que éste, para proporcionar estabilidad y simetría.
7. para minimizar la cantidad de cables que salen hacia fuera, puede soldar los cables de tierra en luces y servo junto. De esta manera usted tiene cuatro cables que salen del casco, de GND, 5V, señal de Servo, potencia de luz. La razón de que la potencia de luz es independiente es por lo que puede adjuntar a un pin digital de Arduino y controlar su encendido o apagado.
