Paso 4: Soldar tiras de LED entre sí
Como se muestra en la primera foto, usted querrá poner el cable rojo justo al lado de la gota de soldadura en la tira de LED con el (). El soldador en la parte superior el alambre estañado y cuando derrita la soldadura en el cable y luego transferirá calor a la gota de soldadura derrite el blob. Una vez que se funda el blob, el cable debe hundirse en pleno y entonces usted puede eliminar el hierro. Mantenga el cable todavía hasta que la soldadura solidifique nuevamente. Hacer lo mismo con el cable negro en la gota de estaño junto al (-). Asegúrese de que el cable rojo va en el plato (cobre) y el cable negro va a la tecla (-).

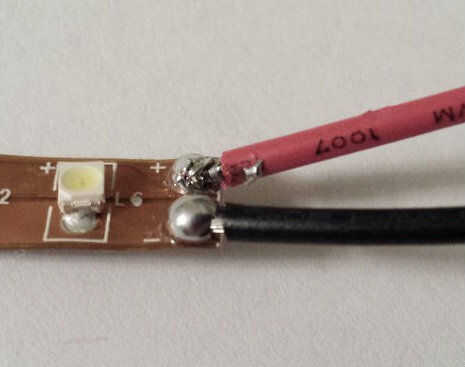

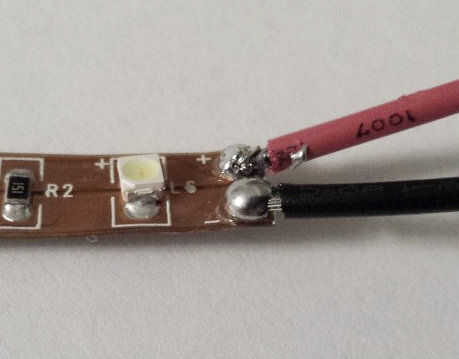

Para tener una idea de lo que sus empalmes de la soldadura deben ser como, mirar la foto 3 y 4. La primera se centra en el cable rojo donde la Junta no cubre completamente el cable y no es una Junta de soldadura buena. El segundo se centra en el cable negro y muestra una buena soldadura conjunta. No es calidad de la NASA pero es lo suficientemente bueno.
Ahora que lo básico de soldadura está fuera del camino, soldar los cables en el orden siguiente para poder usar una batería para todo el conjunto.

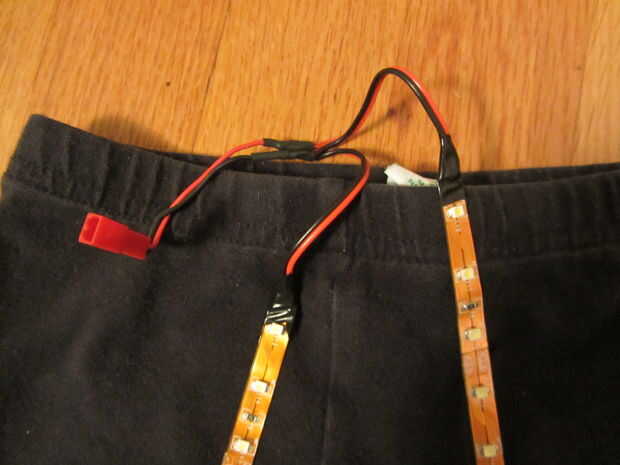

Pantalones:
1. soldar los cables en la parte superior de cada pata en los pantalones.
2. Gire los extremos de los cables rojos juntos y luego los cables negros juntos.
2a. Si usas calor retráctil para proteger algunas de las conexiones, poner del encogimiento del calor en el cable rojo y cable negro en la cola de cochino JST hembra.
3. Suelde los extremos rojo trenzados en el cable rojo de la cola de cochino JST hembra. Lo mismo para los cables negros.
5. Si usas del encogimiento del calor, cubra la Junta de soldadura que acaba de hacer y utilizar un secador de cabello para cubrir los cables expuestos.
4a. Si usas cinta aislante, envuelva las juntas un par de veces y asegúrese de que el cable está completamente cubierto.
Para la capucha, deberá alinear las tiras de LED en aproximadamente la ubicación que les quedo para que tengas una idea de cuánto tiempo los alambres deben ser de una tira a la siguiente.
Con capucha:
1. en la parte inferior de la tira de "cuerpo" de LED, debe soldar el conector de batería 9 V y la coleta JST macho en el mismo conjunto de contactos. Tuerza los extremos del cable y soldadura de la tira LED.

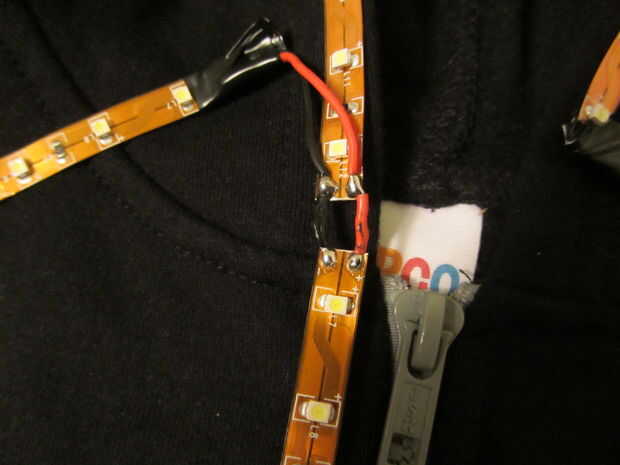

2. un conjunto de cables desde la parte superior de la tira de "cuerpo" de LED de la soldadura. Una configuración posible de cómo conectar todo en ese cruce se muestra en la tercera a la última foto en el paso. En esa foto, tienes el corto conjunto de cables que conectan el "cuerpo" a la "cabeza" pero también tiene un conjunto de cables soldados en el mismo punto que irá al brazo derecho para obtener energía.
3. soldar los cables del brazo derecho.
4. añadir cables al otro extremo de la tira del LED "cabeza".
5. por último, soldar los extremos de los cables que acaba de agregar a la "cabeza" de tira del LED para el brazo izquierdo.
En este punto, usted querrá conectarse el conector de la batería para hacer que todos los conectores JST juntos y luego su batería de 9 V luz del LED para arriba. Si usted suelda todo correctamente, deberán encenderse todas las luces.
Solución de problemas: Si todas las tiras de LED no se iluminan, revise sus empalmes de la soldadura y estén bien juntas. Al mismo tiempo, asegúrese de que todos los cables rojos están conectados a los contactos (positivo) y todos los cables negros están conectados a los contactos de negativo (-). Si lo están, entonces asegúrese de que tener una nueva batería de 9 V!
Después de asegurarse de todas las luces funcionan, volver a cada soldadura conjunta le acaba de hacer y cubren con cinta aislante para evitar cualquier punto que pudiera cortocircuito en la batería.
A continuación, puede retirar el respaldo para cada tira y cuando se, doblar los bordes de la cinta aislante pones en los otros contactos expuestos para que se peguen en la parte posterior.

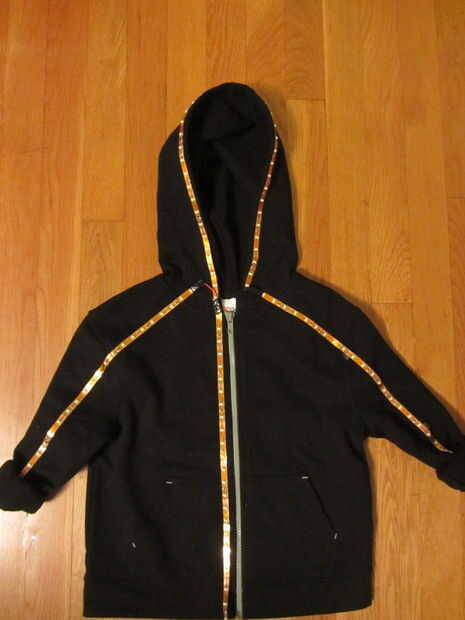

Una vez hecho esto, usted puede pegar cada tira sobre el pantalón o sudadera. Las dos últimas fotos le permitirá ver cómo presentado las tiras en la ropa. No olvide conectar los conectores JST juntos o no conseguir energía a las piernas!
Ahora nunca perderás a tus hijos en la noche de Halloween!
