Paso 4: La electrónica

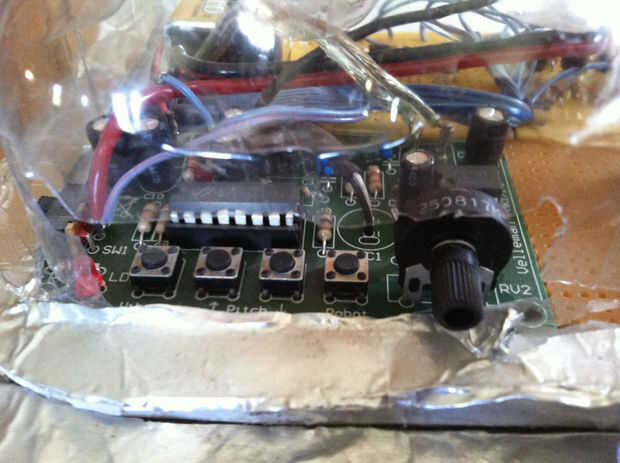

La parte principal de la electrónica es el kit de Velleman cambiador de la voz. Montar el kit de Velleman según las instrucciones, pero asegúrese de no instalar el micrófono en el PCB. En vez del mic en el circuito de cableado, extender el micrófono con un cable lo suficiente para poner el micrófono cerca de la boca del usuario. La salida del cambiador de voz va al altavoz en el pecho. La boca animada proviene de un circuito VU de los transistores, diodos y resistencias, etc., que también está conectado a una salida del cambiador de voz.

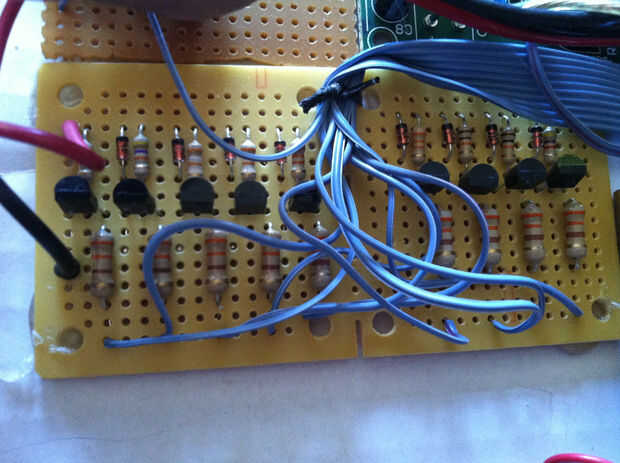

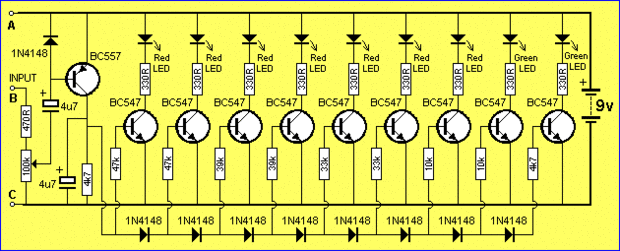

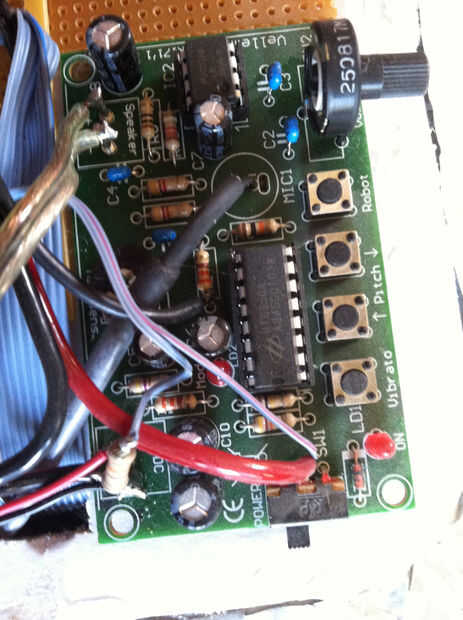

El circuito VU (ver fotos) proviene de esta página que encontré en internet. El diseñador hace un gran trabajo de explicar la teoría de operación... Incluso hace un kit. Ya que estamos utilizando una fuente mono, solo necesitas un canal del circuito. El circuito tiene dos partes, el 'gráfico de barras' y el 'front end'. La entrada en el extremo delantero está conectada al circuito cambiador de voz, en un punto antes la entrada a la perilla de volumen y chip de amplificador LM386... (Hay un esquema en las instrucciones del cambiador de voz) Mira las fotos para ver donde aprovechado esta señal a la VU.

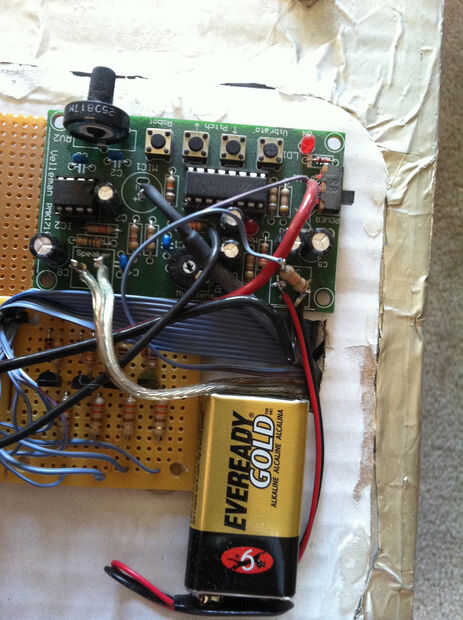

El poder de los ojos y el circuito de la VU está cableado desde el interruptor de alimentación del kit Vellman, para permitir que todo lo necesario para alimentarse con una pila y encender y apagar con un solo interruptor. Mira las fotos para ver cómo se maneja la distribución de energía.

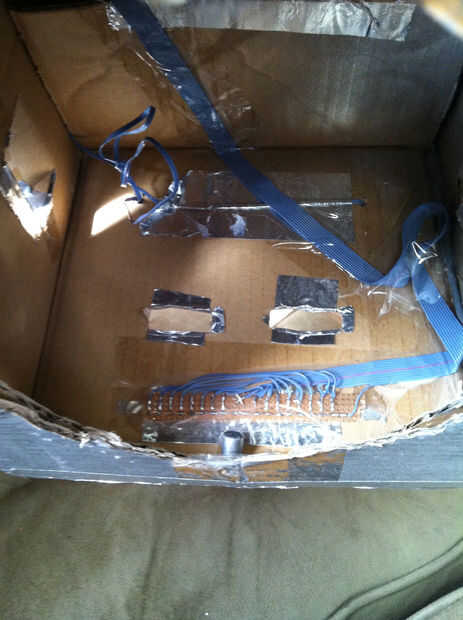

El ojo LED está conectado en serie, con una resistencia limitadora actual solo 330 ohmios... Puede que necesite un valor diferente, dependiendo de su LED. El centro de LED tiene un calculadora de gran resistencia para el LED aquí.
