Traje de robot con LED (6 / 13 paso)

Paso 6: Conexión de los LEDs

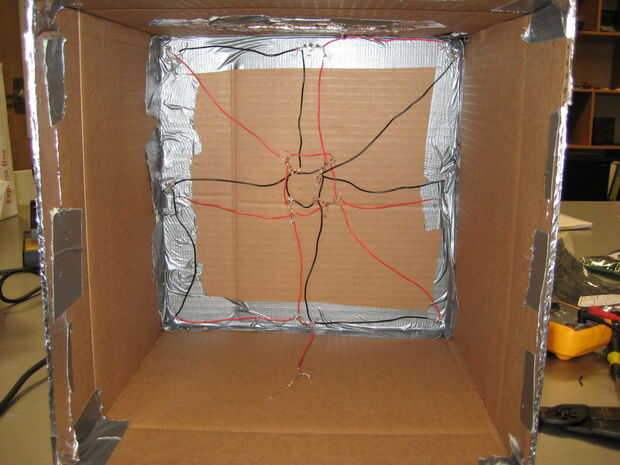

Desea conectar tu circuito en paralelo de manera que los LEDs son balizas luminosas de la robótica. Para hacer esto, usted quiere conectar todos tus negativos juntos y todos sus positivos juntos. En otras palabras, conectar todos sus piernas negativo del LED con el alambre de un solo color (negro) y todas sus patas LED positivo con otro cable de color (rojo). Usted necesita asegurarse de que no toquen los cables rojo y negro (cuando ellos se pelan).

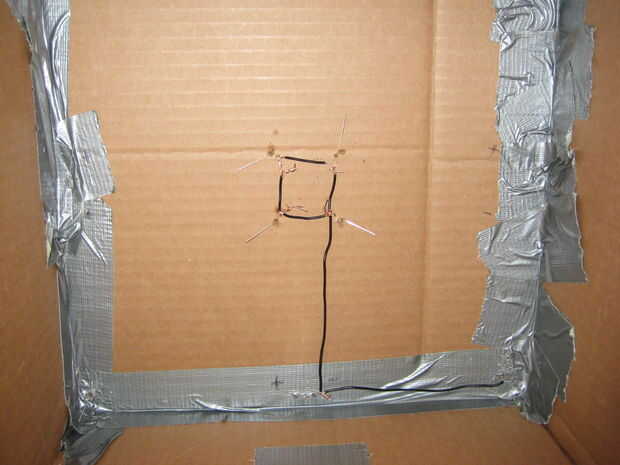

Medir la longitud (o estimación, si es una toma de riesgos) entre las dos piernas que quieres alambre y cortar una longitud adecuada del alambre de color correcto. Pele los extremos y luego tuerza la pierna y el extremo del alambre.

ADVERTENCIA: No soldar sin embargo! Simplemente torciendo le permitirá retroceder fácilmente si hay un error en alguna parte. Además, hace más fácil después de soldadura ya que todo está vinculado estrechamente.

Las esquinas pueden ser un poco complicadas debido a los apretados confines. Sin embargo, con paciencia, serás capaz de conseguir todos los cables que necesitas conectar. Puede conectarlos de alguna manera como están en paralelo.

Tratar de hacer los cables y las conexiones ras con la superficie. Va llevar, así que si algo está empujando hacia fuera, lo poke te.
