Paso 4: Pecho pieza electrónica

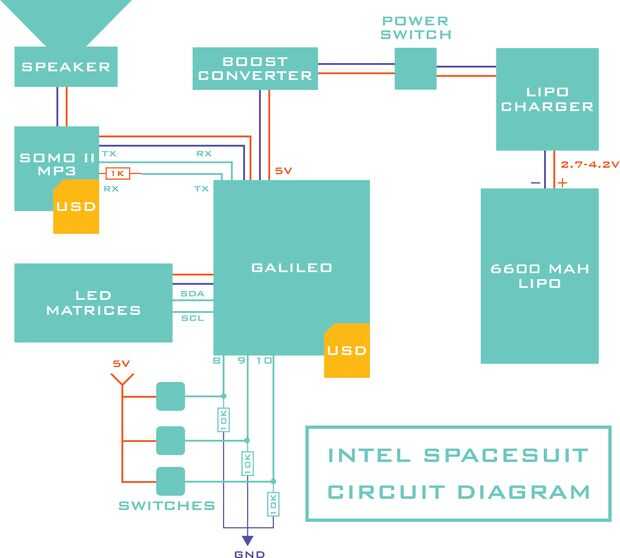

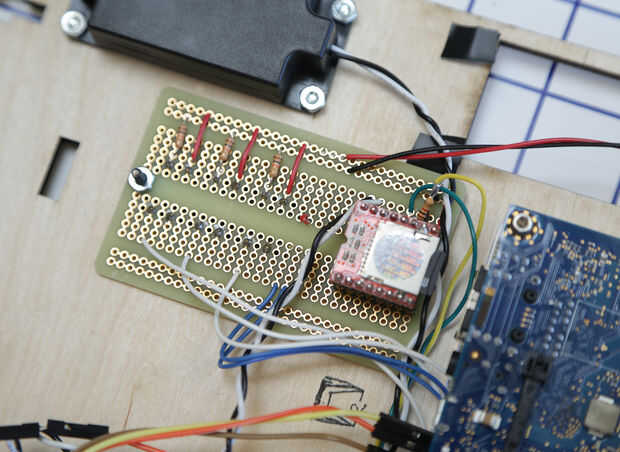

El circuito para el juego del espacio está en gran parte conformado por módulos hechos de antemano, así que hice un híbrido esquema/diagrama para mostrar las conexiones. Hay una gran cantidad de soldadura necesaria para construir este circuito, por lo que debería ser relativamente sencillo de construir. Opté por doble largo hembras encabezados en los encabezados verticales de Galileo, esto me ha permitido conectar los cables necesarios con los cables de puente de hombre a mujer. El módulo de matriz de LED se comunica a través de I2C y está conectado a la alimentación y tierra directamente en el Galileo. El módulo de SOMO II MP3 funciona con 5V, pero se comunica través de 3.3V TTL serie (por lo tanto, la resistencia de 1 K ohm en el RX de SOMO). Os he adjunto la hoja de datos para este pequeño dispositivo sonido maravilloso si quieres aprender más sobre él. La construcción del circuito principal viene de asociar todo a la protoboard de tamaño medio. Usé los carriles de alimentación para conectar + 5V para el SOMO y los botones.

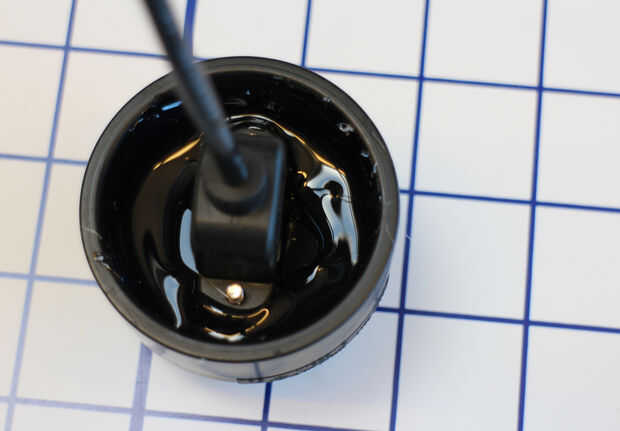

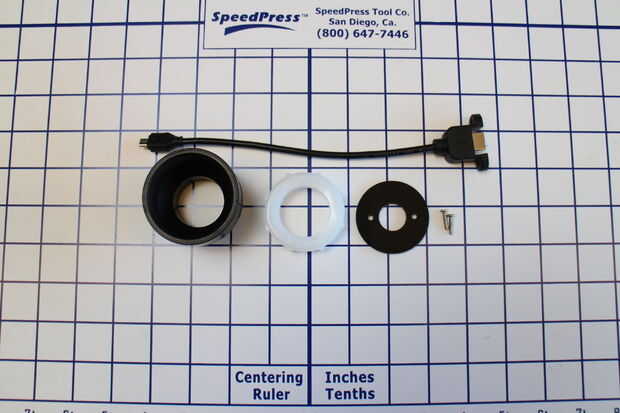

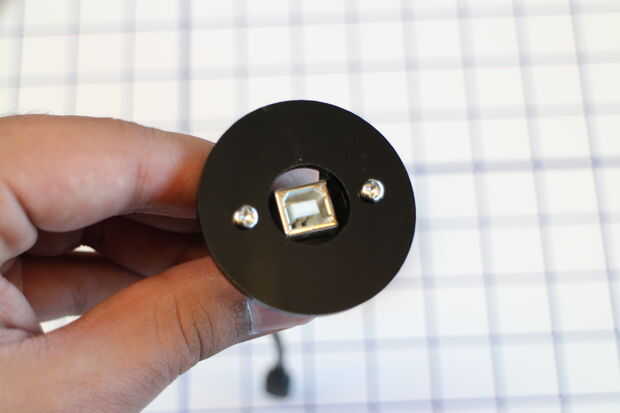

Para permitir la fácil programación, decidí romper cliente de Galileo puerto USB al lado de la campana con un adaptador de rosca de fontanería. El extensor USB se monta en una pequeña placa de acrílico que luego fijado al interior del adaptador con copiosas cantidades de pegamento caliente. Esto funciona como un conector de oxígeno y fluidos lookalike elegante que usted encontraría en un traje espacial real. De carga está disponible a través de un puerto USB de la placa frontal.
