Paso 3: Construir! PT. 1
PRECAUCIÓN: Aunque es poco corriente, EL cable funciona en alto voltaje AC (100 VCA). Allí se exponen las conexiones en el secuenciador EL tablero tan cuidadoso al manipular el tablero. Siempre doble (y triple) Compruebe que el interruptor está apagado antes de tocar cualquier parte de la Junta. Para proyectos fin de carrera, se recomienda para recubrir todas las conexiones expuestas de epoxy, pegamento, cinta aislante u otro material aislante.

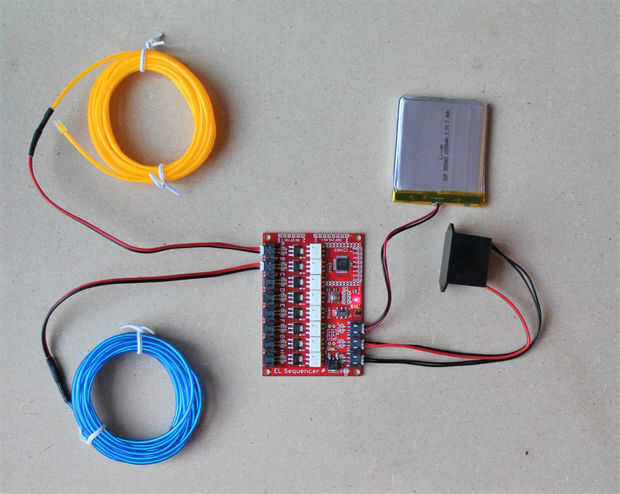

1. Pruebe EL secuenciador con EL alambre.
Conecte el inversor, batería y por lo menos un filamento de alambre para EL secuenciador. (Nota que los dos cables negros del inversor corresponden a la parte AC.)
Asegúrese de que EL cable se enciende y parpadea cuando usted acciona EL secuenciador en modo batería.

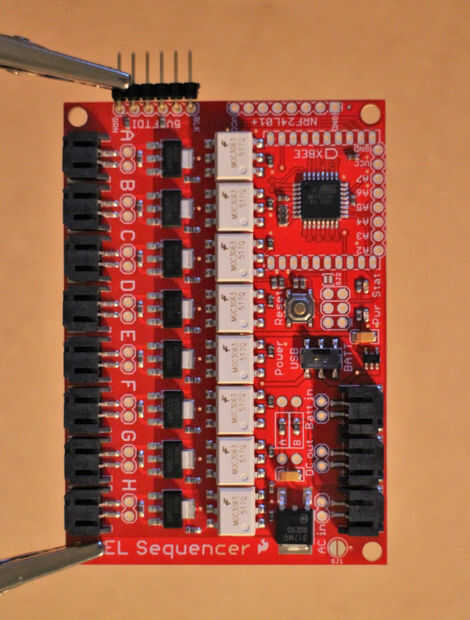

2. jefe de soldadura pernos en agujeros FTDI 5V en EL secuenciador y en VCC, tierra, y A2 entrada pins.

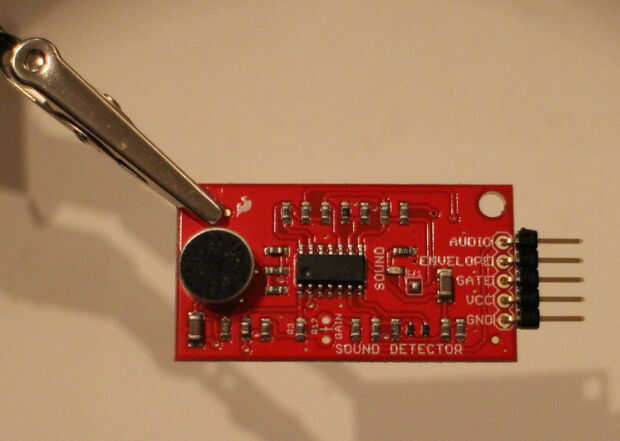

3. soldadura de pernos de encabezado para el detector de sonido.

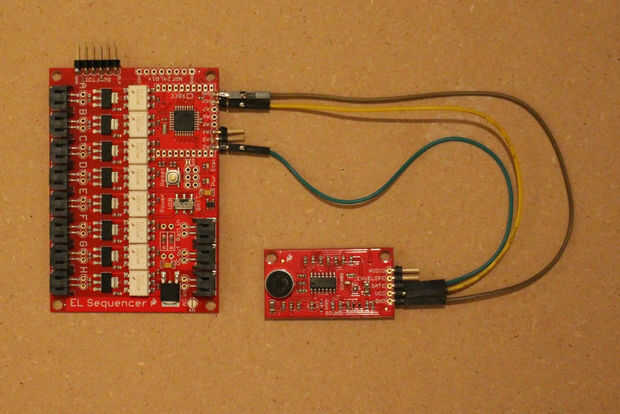

4. Conecte el detector de sonido para EL secuenciador vía cables de protoboard a la hembra (o alambre en los pasadores de la rúbrica de la soldadura).
Conecte el detector de sonido VCC y pernos de tierra para el VCC y tierra pines en EL secuenciador. Conecte la salida de puerta detector de sonido a la clavija de entrada de A2 en EL secuenciador. Si está utilizando los sobres y las señales de salida de audio, conectar estos pines A3 y A4 en EL secuenciador (más sobre esto en el programa ella! sección).
