Paso 2: Configuración de la fotorresistencia

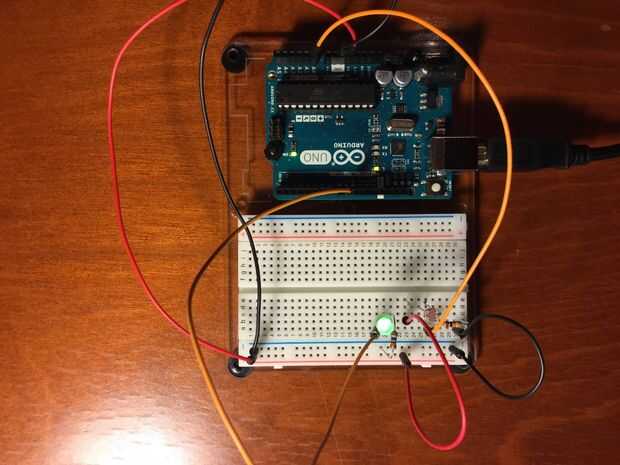

El primer paso será configurar nuestra fotorresistencia según ARDX Arduino Kit de experimentación. Este experimento es 09 de CIRC en el kit, y nos va ser configurarlo idéntica a la guía.

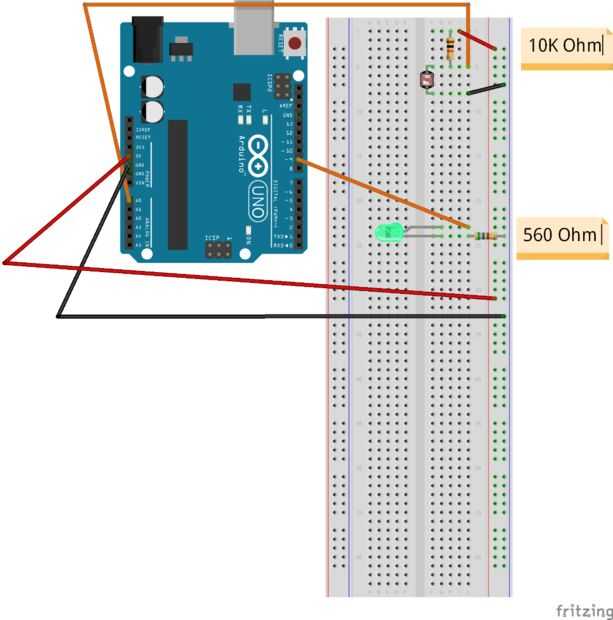

Usted necesitará estar seguro de tener las resistencias correctas para el valor de ohmios en la posición derecha para equilibrar el circuito adecuadamente.
A continuación, se carga el código para el fotoresistor para que nuestro circuito fue correctamente construido y funcional. El código CIRC-09 está en este link aquí.
Después de cargar esta en el IDE de Arduino, prueba el sensor de luz un par de veces para estar seguro de que está trabajando.
Ahora vamos a modificar el código cambiando el bucle para que el fotoresistor actúa como un interruptor activado, como una luz nocturna. Usted puede encontrar este código en la Página CIRC-09 en la guía ARDX o incluido a continuación.
Luz nocturna:
En lugar de controlar el brillo de lo LED en respuesta a la luz, ¡ en cambio enciende o apagado basado en un valor de umbral. Cambiar el código loop()
void loop() {}
umbral de int = 300;
if(analogRead(lightPin) > umbral) {}
digitalWrite (ledPin, HIGH);
} else {}
digitalWrite (ledPin, LOW);
}
}
