Paso 7: Juntándolo todo
Una vez tenemos nuestra configuración protoboard y organizado, codificado de Arduino, nuestra trampa decorada, y nuestro protector preparado tenemos que ponerlo todo junto.

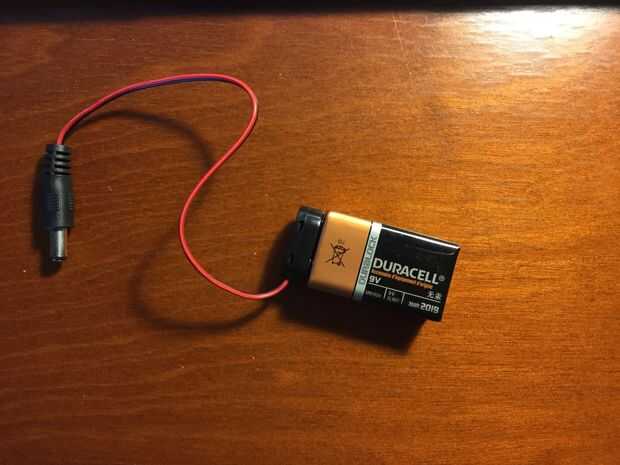

En primer lugar, estaremos poniendo el Arduino y protoboard en el contenedor y coloque la pila de 9v para el soporte de la batería y luego enchúfelo en el Arduino. Si está trabajando en una habitación bien iluminada, en que el motor de la C.C. debe empezar a correr tan pronto como usted conecte la batería y el soporte de la batería. Puedes poner una etiqueta, la nota post-it o la cinta en el sensor mientras que montarle todo. El contenedor debe permitir espacio para meter la fuente de energía en el envase. Esto mantiene todo protegido dentro del contenedor.

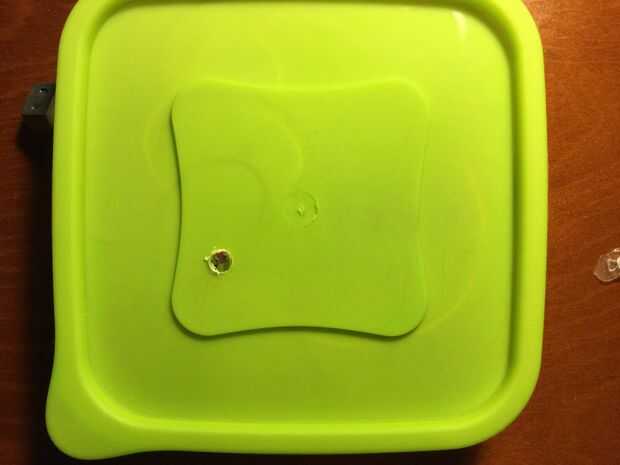

A continuación, se ajusta la altura de tu Arduino y protoboard para que el fotoresistor pega fuera del agujero su perforado. En la imagen superior puedes ver apilar hojas de papel, (el cartón también podría ser utilizado). El fotoresistor (sensor de luz) debe ser lo suficientemente flexible como para "mover" todo hasta llegar a meter en el orificio taladrado.

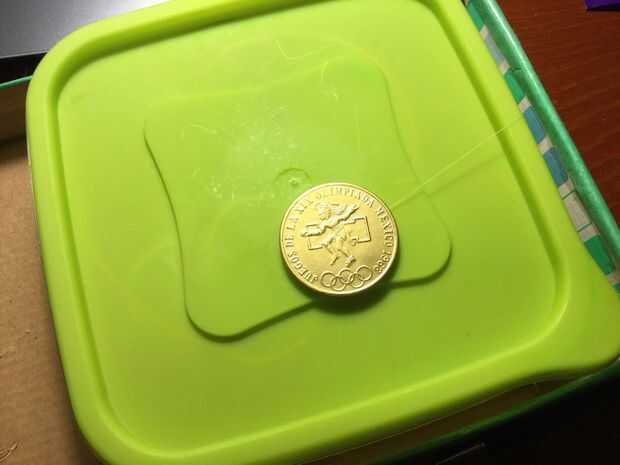

Ahora, nos estará estratégicamente poniendo la moneda en la parte superior del agujero sobre la fotorresistencia. (Si usted cubre la fotocélula mientras se junta que eliminar esa etiqueta ahora.)

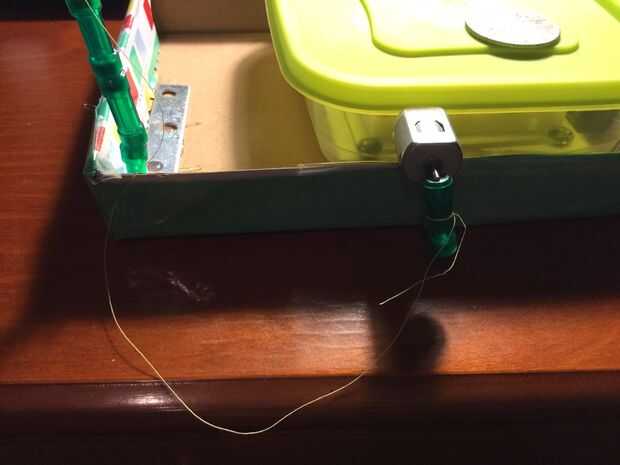

Ahora vamos a fijar cuidadosamente nuestro envase con Arduino, protoboard y moneda. En nuestro proyecto hemos creado el contenedor interior de nuestra tapa de la caja de zapato. Esto permitió nuestro motor DC pasar el rato al lado de la caja y ser elevado lo suficientemente a girar. El motor de la C.C. necesita suficiente espacio para la cadena o cable.
Ahora estamos sujetando la cuerda a nuestra barra. Decidimos utilizar un conjunto de barras magnéticas que mantenían con la estructura que buscamos mientras que todavía separa fácilmente por lo que puede caer la tapa la tapa de la caja de.
