Trampa del ratón de la Arduino (4 / 5 paso)

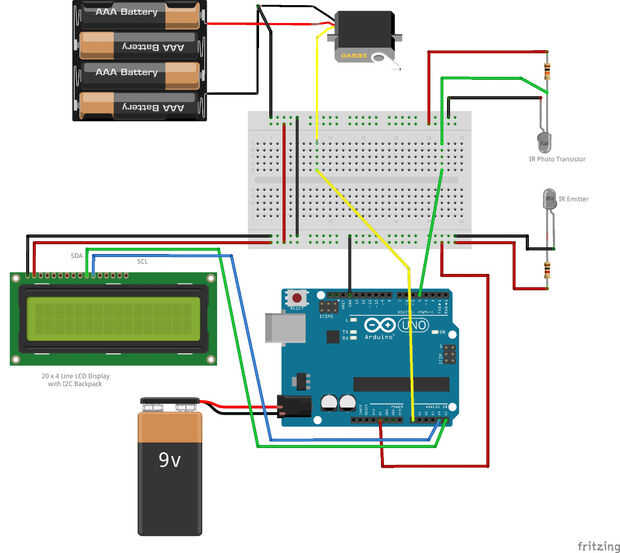

Paso 4: Esquema de Fritzing, secuencia de código de operación y de

Lista de componentes eléctricos o electrónicos:

* Arduino UNO w/cable USB

* Micro Servo

* Protoboard

* LCD Display 20 x 4 mochila w/I2C de líneas (4-wire conexión con Arduino)

* IR Transmisor y un receptor

* 1k-1/2 w resistencia

* 10k-1/2 w resistencia

* 4.5v portapila de alimentación Servo

* Batería 9vdc para Arduino, LCD y sensores

* Jumper cables

Secuencia de operación de la trampa de ratón.

1. Arduino está conectado a una batería de 9v a partir del boceto.

2. servo se mueve a la posición inicial que abre la puerta.

3. Arduino comprueba la alineación de apertura de la puerta y Sensor de infrarrojos

4. la condición de los controles aparece en la pantalla LCD.

5. ahora el Arduino espera un ratón entrar en la trampa.

6. cuando entra a un ratón, se debe mover hacia el cebo en el extremo.

7. justo antes de que el cebo es un transmisor IR y receptor para actuar como una rotura de la viga.

8. romper este rayo IR activa el Servo para cerrar la puerta.

9. ahora la plaga está atrapado.
