Trampolino - automático líquido verter sistema (11 / 12 paso)

Paso 11: Pantalla LCD-parte 2

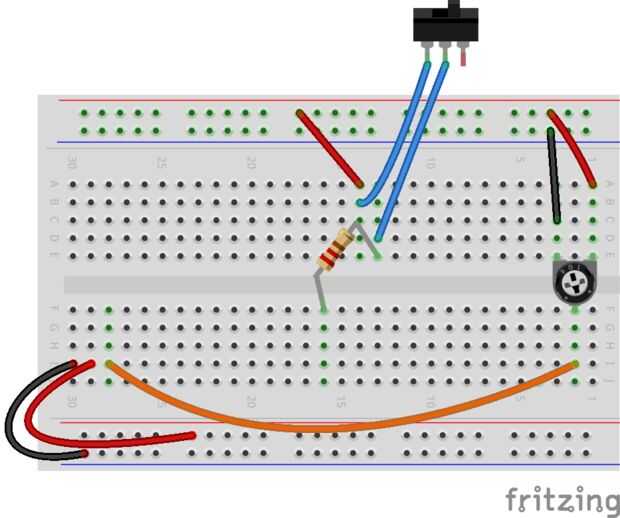

Terminar la pantalla de conexión. Como se puede ver, hay dos circuitos mini aquí.

El potenciómetro permite ajustar la retroiluminación de la pantalla led.

Se utiliza el interruptor on/off para encender o apagar la retroiluminación de la pantalla. Simplemente no me gusta tener luces si soy no usa un dispositivo... pero si no puede conectar esa resistencia directamente a + 5V y omitir completamente las conexiones del.

Tenga en cuenta los cables de la curva en los pines 29 y 30 de la protoboard. Son curva porque una pantalla con cabeceras se puede sentar sobre ellos (ver paso anterior).
