Paso 4: electrónica
Tiempo para construir la tabla.

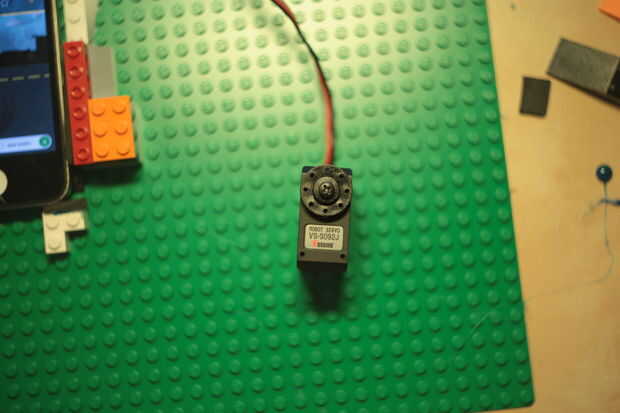

Tuve la suerte tener servo agradable robot japonesa Vstone VS-S092J. Tomar cualquiera de su helicóptero, coche del RC o en algún otro lugar. Regulares motores o motores paso a paso no encajaría con este programa y esquemas!

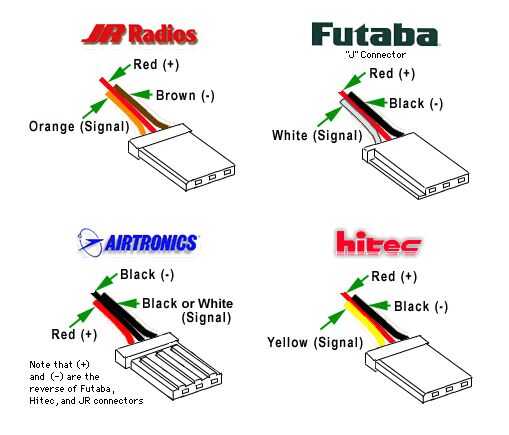

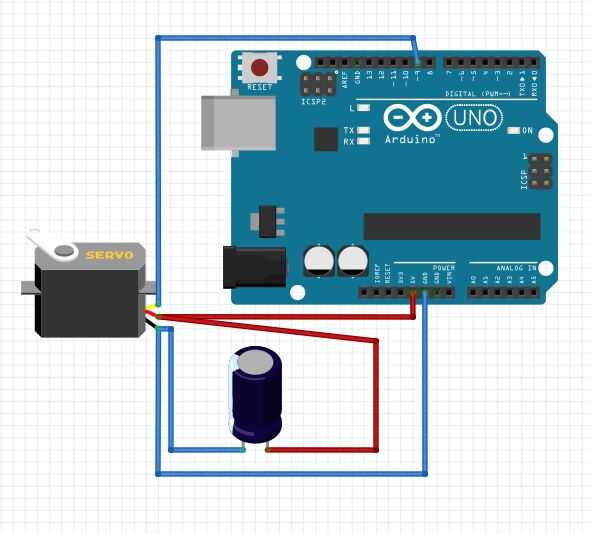

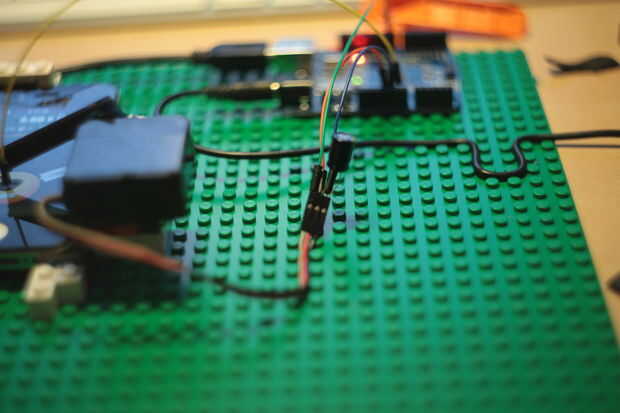

Es posible ir sin placa. Simplemente introduzca el condensador en servo. Como se puede ver en el diagrama mi servo es estilo de Futaba. Pata corta (-) debe ser el cable negro, pata larga (+) en el cable rojo. Cable gris va al pin 9 en Arduino. Inserte los cables en el conector de servo en las misma pins con condensador. Tan rojo viene a 5V, negro – tierra.
