Paso 19: Hacer: puentes
PLAZO: Si el módulo IO DMX es un nodo final (transmitir o recibir), deslice la desviación del puente para conectar estos 2 pins.
GND: Si el módulo IO DMX es el maestro (transmitir) - sólo un nodo utilizará este puente. Si es así, simplemente deslice la desviación del puente para conectar estos 2 pins.
Si el módulo es el principal transmisor, a puente de la desviación de ambos puentes.
Si el módulo es el último receptor, tendrás derivación de puente el puente término solamente.
Lo contrario, usted no necesita al puente de la desviación o puente.

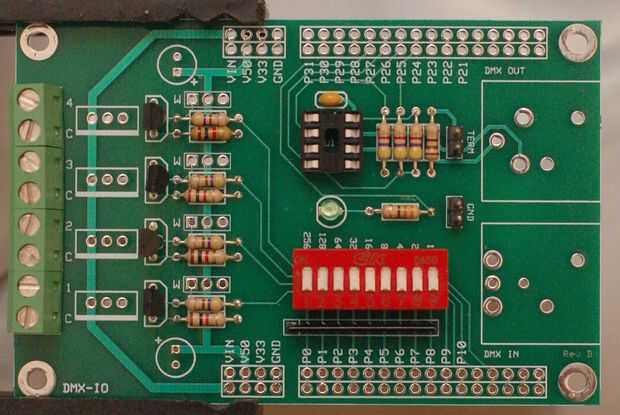

Si tus jefes pin viene en una tira grande, cortar 2 pins con sus diques y añadir a la placa donde tiene el rótulo 'Término'. Corte 2 pernos más y añadir en 'Tierra'.
