Paso 23: Hacer: RS485 IC
Si usted no necesita el puente las desviaciones, sólo Deslice cada uno sobre un solo perno. Esta manera, usted no perderlos en caso de que eventualmente necesite.

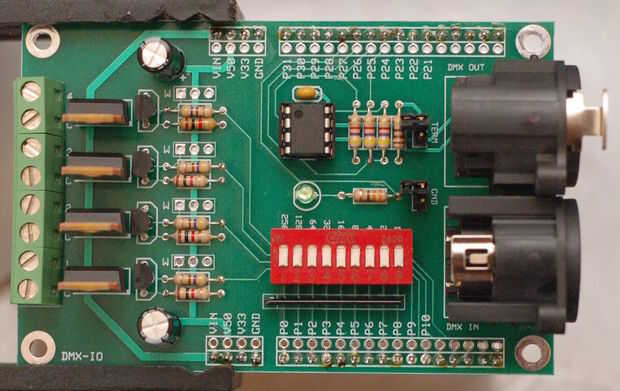

Por último, agregar conectores a la fila exterior del tablero. Estos pernos permiten conectar el módulo IO DMX a la plataforma de hélice, protoboard o breadboard. En el tablero, cada conexión aparece como P0 - P31. El mismo tiene una lista de conexiones (formato expresspcb), pero aquí cómo se asignan
P0: DIP Switch '256'
P1: DIP Switch '128'
P2: DIP Switch '64'
P3: DIP Switch '32'
P4: DIP Switch '16'
P5: DIP Switch '8'
P6: DIP Switch '4'
P7: DIP Switch '2'
P8: DIP Switch '1'
P9: Canal DMX 1
P10: Canal DMX 2
P11: Canal DMX 3
P12: Canal DMX 4
P24: RX2 (entrada)
P25: TXE (transmisión Enable)
P26: TX2 (transmitir)
P27: LED de actividad
