Paso 3: Construcción del circuito
Cuando todos los componentes están listos, podemos empezar a construir el circuito.

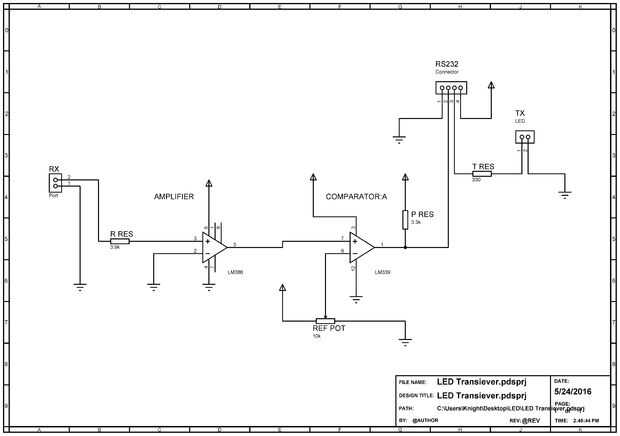

Conecte el OpAmp ICs en el proto board y los pernos de energía a sus respectivos + 5V y los carriles de tierra. Conectar las resistencias y otros cables según el esquema dado.

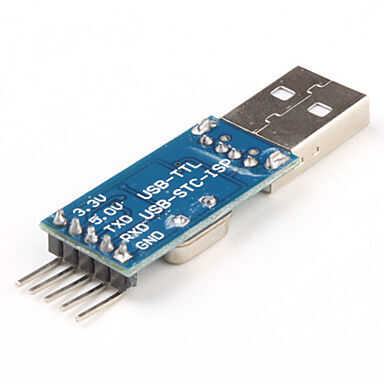

Estamos consiguiendo + 5V y tierra voltajes desde el módulo RS232. Consiguió 5 pernos y estamos utilizando sólo 4 excepto a los 3.3V pin. Si nos fijamos en los pernos de una RS232;
- Fuente de 5V + 5V-
- GND - Masa
- TX - pin que transmite
- RX - recibir pin
Es necesario instalar controladores para utilizar este módulo RS232. Los archivos de instalación necesarios se unen aquí con. Incluso después de instalar, tienes que ir a administrador de dispositivos del ordenador mientras que el RS232 se conecta en el USB. Luego seleccione el puerto COM y actualizar los controladores usando los controladores disponibles en su opción de equipo. Una vez que está instalado puede utilizar a un monitor serie para comprobar si funciona conectando el pin de Tx al pin Rx y enviar datos de una muestra sobre él. Un monitor serial correcto puede ser descargado de internet. Utilicé mikroC PRO para PIC - C compiler como el monitor serie.
Utilizando el multímetro, trate de ajustar la tensión del medio del potenciómetro 10 k a un valor aproximadamente igual a 3.85V que será la tensión de referencia del comparador. Así que si viene de cualquier voltaje por encima de este valor, será un '1' a la computadora mientras que algo más abajo, este valor será un '0' a él.
Una vez finalizado el circuito, conectar un transistor de la foto y un LED claro a los pines respectivos y disfruta la transmisión!!!
