Paso 1: ¿Qué necesitamos?
El transmisor-receptor láser consiste en dos dispositivos idénticos.
Hardware.
Ambos extremos tienen los siguientes artículos electrónicos:
-Microcontrolador ATmega168 a 20 MIPS.
-Visible luz laser 650nm 5mW de potencia.
-Trigger para el láser basado en un MOSFET IRF9630
-Receptor en tres fotodiodos de la luz visible SFH203.

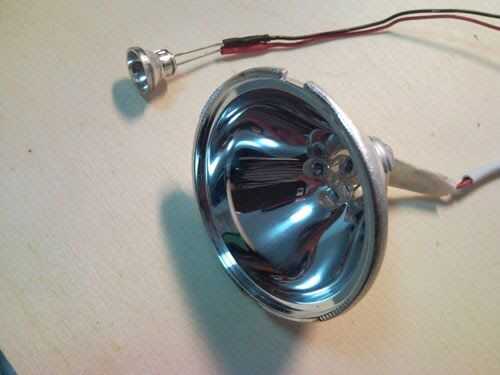

-50mm Reflector para abrir la superficie receptora.
-Convertidor USB a serie a nivel TTL.
-Alimentación mediante USB o batería de 4.5-5V.

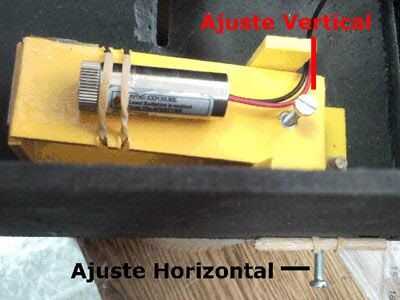

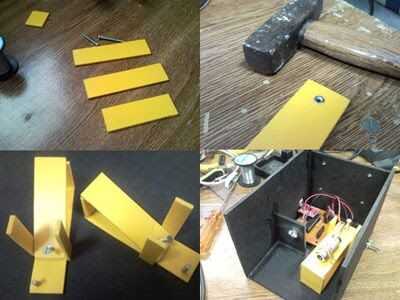

Opcionalmente si necesita una distancia debe construir un sistema de puntero preciso como este basado en tornillos.
Costo.

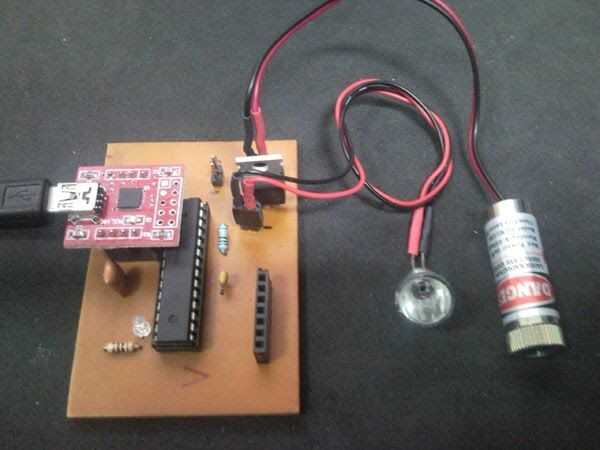

-Tablero hecho a sí mismo + Atmega168 = 10 euros
-Convertidor USB-serie = 4 euros
-Mosfet = 1 euro
-Láser = 3 euros
-Fotodiodos = 1 euro
-Antorcha (sólo uso el reflector) = 2 euros
-hardware y cables = 5 euros.
Transceptor de unos 25 euros cada uno.
