Transceptor (enlace de datos de láser) del laser (2 / 4 paso)

Paso 2: electrónica

Puede utilizar Arduino, Pinguino o cualquier otro tablero de desarrollo, como estamos aprendiendo decidimos construir nuestro propio.

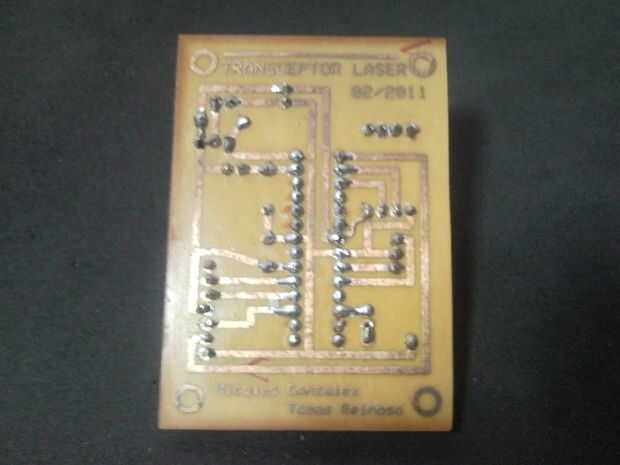

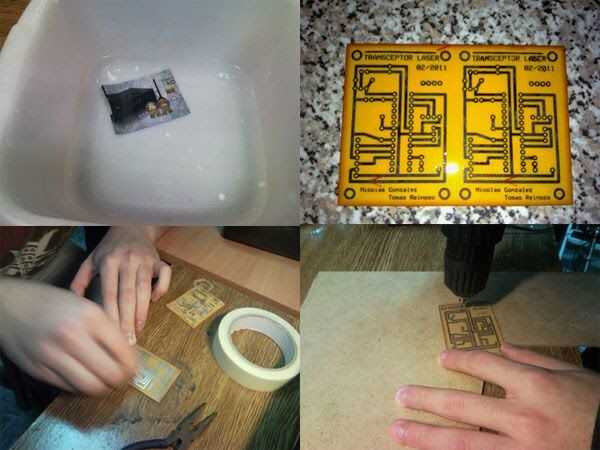

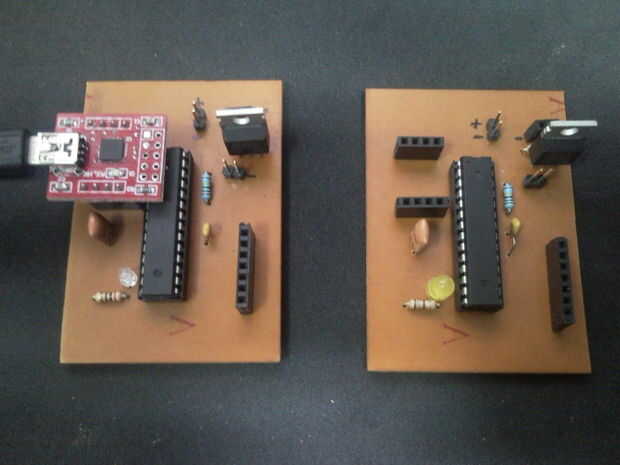

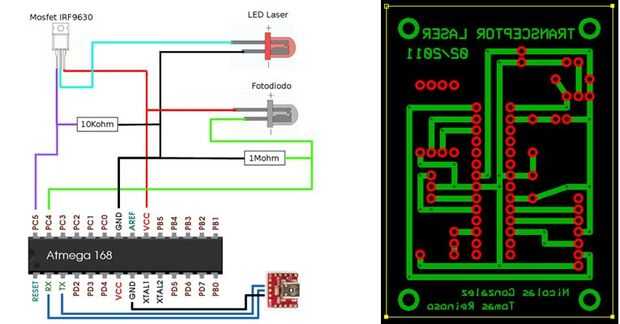

adjunto el esquema, diseño de la placa y algunas fotos sobre la construcción.

¿Qué puede obtener?

Nuestro sistema con los lasers baratos, mosfet y fotodiodos trabajar a velocidad de modems viejos.

Utilizamos el Atmega168 en MIPS 20 para trabajar con láseres de alta calidad que no pueda llegar cerca de 10Mbits/s, usando microcontroladores más rápido, láser y receptores... límite. Busca el internet usted puede obtener información sobre las investigaciones militares, NASA y la ESA también están trabajando con Gigabits.

La velocidad final depende de sus recursos.
