Transformadores Flyback - cómo y por qué. (3 / 8 paso)

Paso 3: ¿Cómo? El primario de la carga

Bueno, podríamos hacer las dos cosas que necesitamos con dos circuitos totalmente independientes, pero en los albores de la televisión, un ingeniero inglés verdaderamente brillante llamado Alan D. Blumlein inventó un circuito que podría hacer el trabajo, mientras que trabaja en televisión electrónica en EMI. Es el circuito flyback.

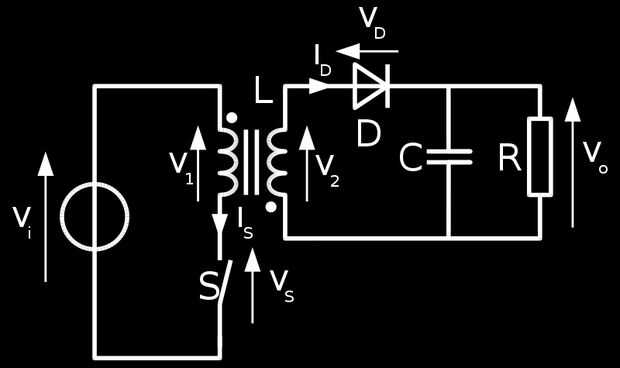

Aquí está la topología:

El flyback transformador es algo de un misnomer. En un transformador clásico, cambiantes corrientes en el primario inducen corrientes cambiantes en el secundario. En un flyback que específicamente no

¿Por qué no?

¿Ver los diodos en el secundario? Corriente sólo puede fluir en la secundaria... cuando no está fluyendo en la primaria... ¿EH?

Así que, vamos a comenzar el circuito y cambiar en el transistor en la primaria - aquí está un interruptor S, ¿qué pasará?

Corriente empieza a fluir en el principal (es). Ya que el secundario tiene un diodo en serie con él, NO corriente fluye en el secundario... y corriente rampas... linealmente...

Poner las bobinas para desviar el haz de electrones en serie con el primario, y que hermosa corriente de rampa lineal (ver paso 7) hará que nuestra viga escanear de izquierda a derecha suavemente.

Puntuación + 1 - tenemos una corriente de rampa lineal.

Oh y almacena energía en el campo magnético = 1/2 x L x I ^ 2 Recuerde que poco.
