Paso 2: El conector

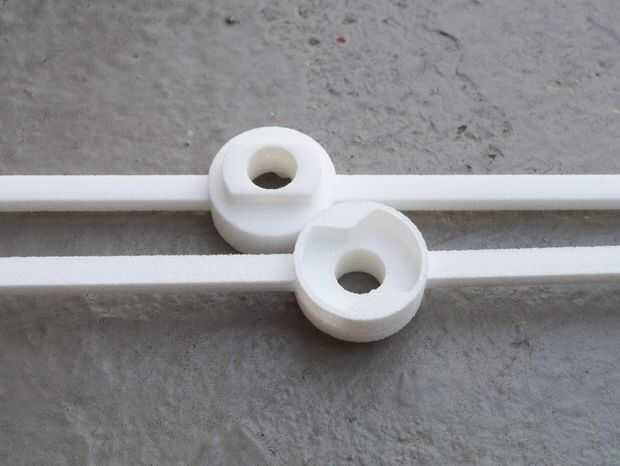

La base de este juguete todo es la manera en que cada pieza se conecta con el otro. Hay una forma rectangular que permite extruir hacia abajo de cada pieza. Hay una muesca correspondiente en la parte superior de cada pieza. Esta indentación determina el patrón para el juguete entero. Aquí permite una rotación de 8 grados hacia la derecha y una rotación de 40 grados hacia la izquierda.
Esta uno conexión es prácticamente todo lo que está pasando aquí. Con trabajo es sólo una cuestión de ajustar los ángulos hasta que ve bien. Esto permite un rango de 48 grados de movimiento.
Si desea, usted puede alterar a una extrusión unilateral para una gama más grande como 300 grados, pero que toma mucho más tiempo para girar el juguete entero para cambiar Estados. Con 11 piezas en el juguete que es 528 total grados para cambiar Estados. Cambiar a 300 grados y que es de 3.300 grados, poco más de 9 vueltas completas.
OK, ahora vamos a crear este en OpenSCAD.
Nota: no soy un usuario experto de OpenSCAD y estoy viendo que podría limpiar mi código, pero funciona ahora mismo así que... allí es.
