Transistor amplificador construir (3 / 5 paso)

Paso 3: Alimentación


En primer lugar a cubrir la etapa de entrada de la fuente de alimentación para este proyecto. Es un centro de aprovechado, configuración rectificada y luego filtrada. Exactamente como lo que se describe aquí. Ahora voy a algunas millas de este Instructable. Nunca nadie molestaba con él a partir de ahora.

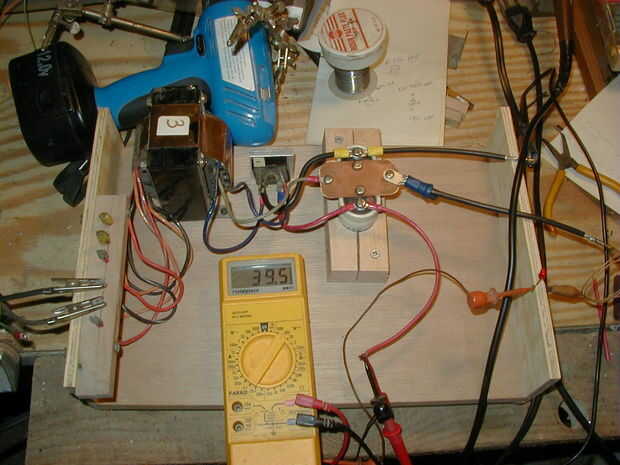

Se puede ver en mi foto que tengo 40 voltios entre VCC y VEE, que me da +-20V. Lo suficientemente cerca para el 22V que pide el circuito.
