Transistor Radio Time Machine (8 / 22 paso)

Paso 8: Conecte la tarjeta de sonido

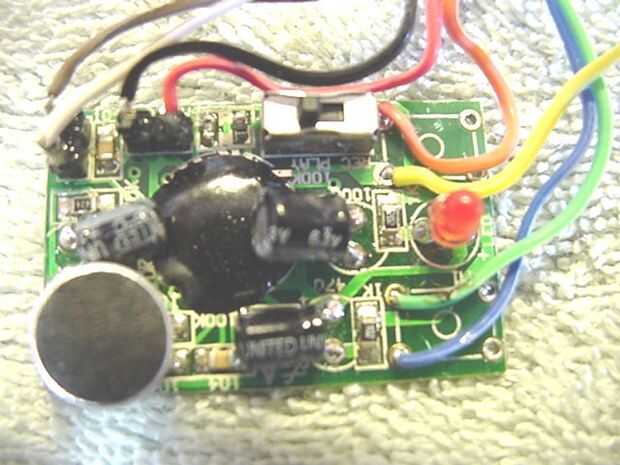

Localizar la Junta y cinta cable de sonido. La soldadura de los conductores individuales del cable cinta de la tarjeta de sonido. Usted puede encontrar el siguiente codificación de color útil para futuras referencias:

Rojo: V6 + (voltaje positivo en)
Negro: tierra
Marrón: Clavija de altavoz 1
Blanco: Clavija de altavoz 2
Azul: Interruptor 1, terminal 1
Verde: Interruptor 1, Terminal 2
Amarillo: Interruptor 2, Terminal 1
Naranja: Interruptor 2, Terminal 2

Con la reubicación de los interruptores adyacentes a la ruedita, puede comenzar a ver que esto está simplemente creando puentes para los interruptores de sí mismos.

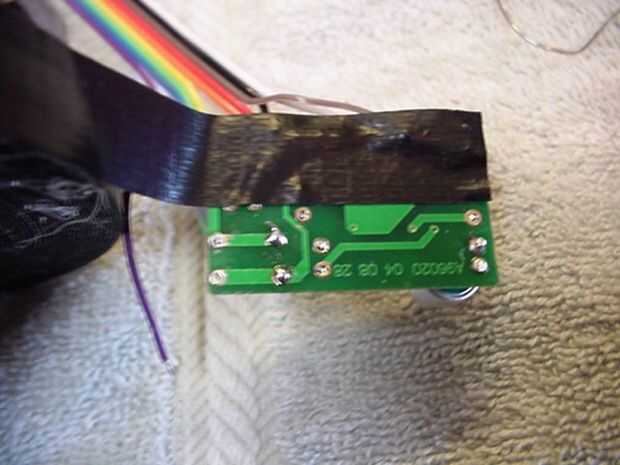

Cubrir el fondo de placas de circuito impreso con cinta aislante y recorte los lados.
