Transmisión de Arduino entero simplificada (2 / 4 paso)

Paso 2: Conexiones y antena.

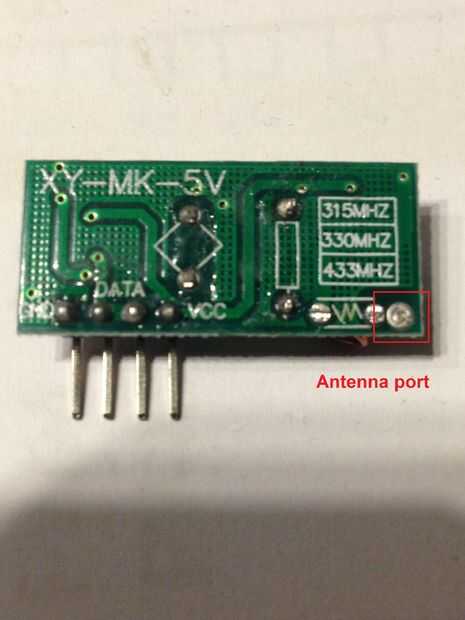

En el puerto de la antena que se puede conectar un cable de cobre de 164mm de longitud (probado para un mejor rendimiento) este cable puede ser alambre sólido o filamento trenzado suave que ambos funcionan muy bien. una vez que tengas la antena del Unido es hora de conectar tu radio con el Arduino.

En el lado de TX (el pequeño PCB es la unidad de TX)

PIN de VCC = > 5v

PIN de datos = > 11

PIN GND = > GND

En el lado de TX (el PCB más grande es la unidad de RX)
PIN de VCC = > 5v

PIN de datos = > 11 (cualquiera de los dos pernos de mediados)

PIN GND = > GND

Ahora usted está listo para cargar el código.
