Paso 5: Fijación de todo
Cualquier transistor tiene 3 terminales, son-
1) emisor de
2) base
3) colector de
Identificación de terminales-
-> Generalmente el medio terminal es la Base.

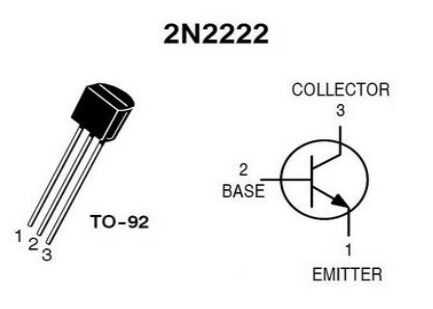

-> Caso de 2N2222A - el transistor tiene una forma semicircular. Sostenga el transistor para que ese lado plano quede frente a usted. Ahora el terminal izquierdo es el emisor, el terminal del medio es la Base y el terminal derecho es el colector.

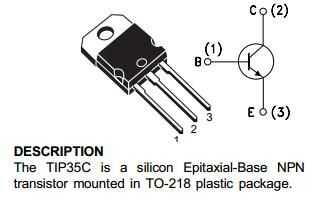

Para más aclaraciones, consulte las fotos de los tres transistores que se pueden utilizar.
Asegúrese de que eliminar la capa de barniz invisible en la bobina magnética mientras se suelda. Puede hacerlo utilizando el papel de la arena y frotando las puntas del alambre hasta que la capa haya desaparecido.
Soldadura de la bobina de transmisión-
- El transistor de emisor del 2N2222A (o los otros transistores) se suelda al cable negro del soporte de la batería de 9V.
- Los dos extremos de la bobina de transmisión se sueldan a la base y colector del transistor (no importa que camino se sueldan).
- El cable rojo del soporte de la batería está soldado a la muesca de la bobina de transmisión como se muestra en el diagrama del circuito.
De soldadura la bobina del receptor-
Los dos extremos del LED está soldada a los dos extremos de la bobina del receptor. Puede soldar los extremos de todos modos, no hará una diferencia.
Asegúrese de que eliminar la capa de barniz invisible en la bobina magnética mientras se suelda. Puede hacerlo utilizando el papel de la arena y frotando las puntas del alambre hasta que la capa haya desaparecido.
