Paso 5: (Iv) estructura

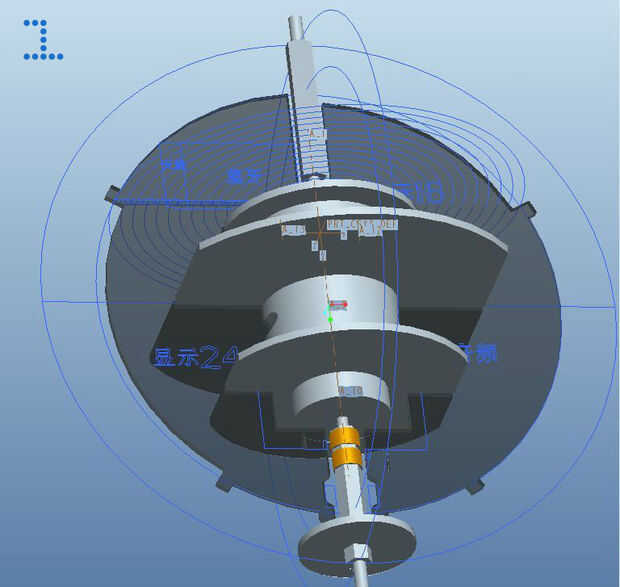

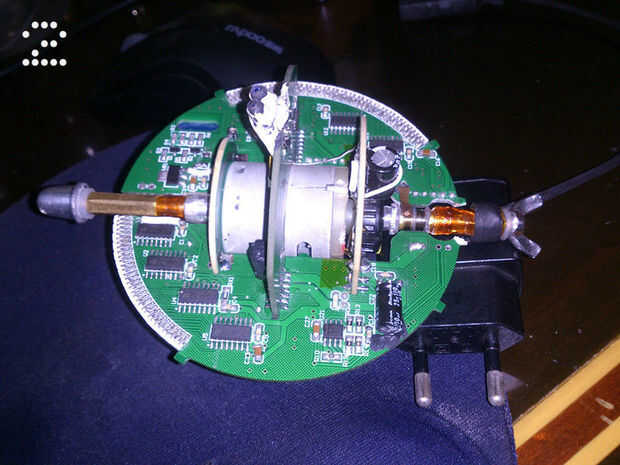

1, la estructura general:
Explicación:
①, para aprender las lecciones de la versión anterior, este diseño se ha convertido en una sola carne. Esperamos que sea más estable, pero también para evitar especializado controla la velocidad del microcontrolador y transmisión de engranaje. Por supuesto, el precio es el PCB con interfaz complicado diseñar algunos problemas, incluso necesidad de utilizar un cable para conectar la toma bloqueada por el cableado.
②, teniendo en cuenta el contrapeso, las luces del LED asignadas a ambos lados. Por esta razón, en la base de LED 32 original además de ocho, la mitad de la 16 y la otra mitad 24 (unidad 3 595 ocho LED como un grupo).
③, el módulo de Bluetooth también es posible trasladar la periferia de la antena y abrió un agujero ~ (comunicación encontrado es no mover y casi lo mismo, pero suficientemente lejos lejos fuente emisora o influyentes).
④, cepillo también cambió, después de todo, suficiente espacio, sino que también facilitará el proceso.
[Figura 1]
==========================
2, fuste de sujeción del motor:

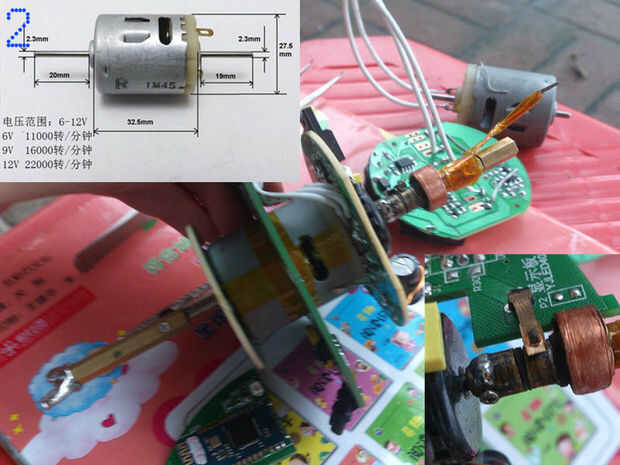

Descripción: La primera es utilizar el "motor de doble eje" más pilares de M3, con tornillos pequeños (más firmemente en el motor del eje desgaste un poco). Pilares bajo el cepillo para poner el anillo de cobre amarillo femenino, se pule y luego añadir el aislamiento de la tubería del encogimiento del calor. Pero el diámetro del eje del motor es 2.3mm y M pilares de diámetro es de 3mm, mientras que también agrega un cobre fino puede total menos concéntrico...
[Figura 2]

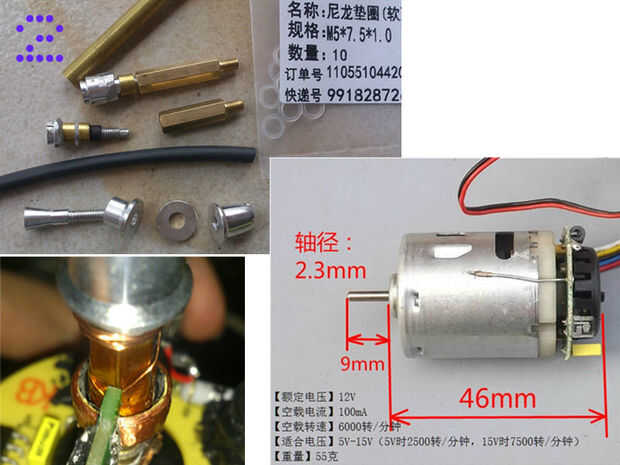

Descripción: El segundo modelo avión propulsor con una modificación de la carpeta. También se cambia la forma del motor, porque la velocidad del motor es baja, así que tranquila, pero también más estable. Sin embargo, puesto que el eje no es doble-out, también golpeó el rotor quitado... No hay material adecuado es dolor disponible ~ ~ ~
==========================

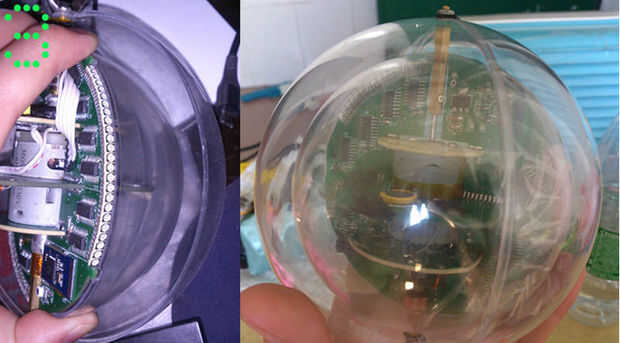

3, estructura de cáscara de doble:
Descripción: Empezar a pensar la esfera interior para el arrastre, la esfera externa de la cáscara, pero la temperatura interna de la causa real de problemas. Ahora una cáscara dentro de una segunda elección.
[Figura 3]
