Paso 8: Software de PC (Vii)

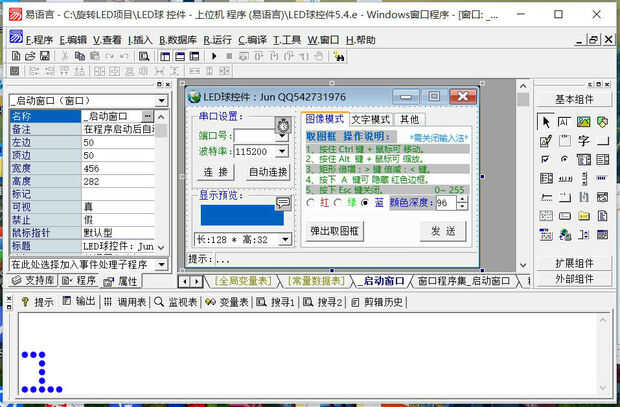

1, la herramienta: lenguaje fácil:
Descripción: Se trata de una herramientas de programación nativa, porque no sé que inglés es una buena opción. Pero usarlo para escribir software a menudo que se considera los troyanos, de hecho, no... No te preocupes
[Figura 1]
==========================
2, la intercepción de la imagen - procesamiento de imágenes:

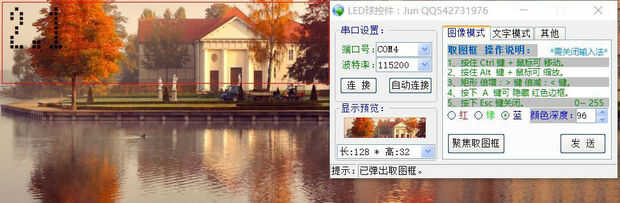

Descripción: El "lenguaje fácil" comando: "Área de pantalla captura" eliminación de un mapa de bits y cargado en la pantalla de vista previa de Sketchpad.
[Figura 2.1]

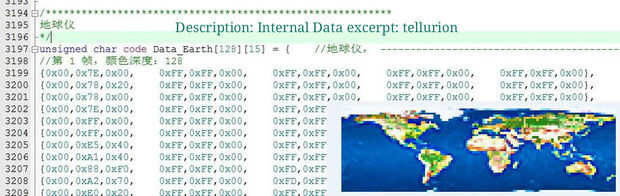

Descripción: Para enviar o exportar los datos de imagen (para datos internos del microcontrolador), la necesidad de poner hilos de procesamiento de imagen para cada columna.
[Figura 2.2]

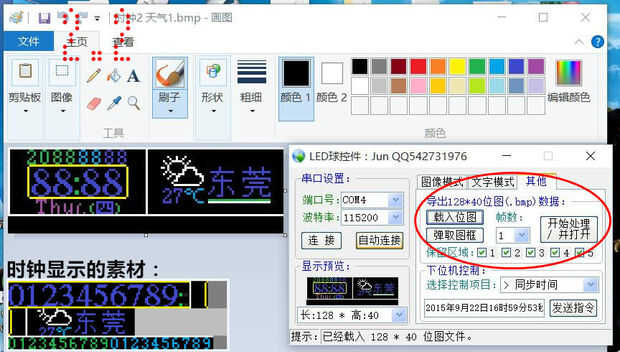

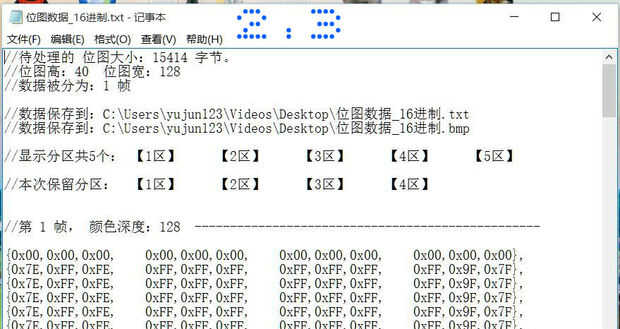

Descripción: Aquí es un área igual a un grupo de LED (luces de disco ocho 74HC595 3), la figura de la primera columna del distrito cuatro primeros es blanca, con esta exportación datos gráficos están completo 0 (LED es ánodo común, por lo que 595 salida plena luz bajo completo, igual a brillo completo, RGB tres colores = blanco).
[Figura 2.3]
==========================
3, comunicaciones seriales:
Descripción: Protocolo de comunicación, véase la siguiente estos protocolos estándar como XModem, pero no problemas para entender cómo utilizar. Escribí un punto simple: el PC para enviar el formato [1 FO (cabecera) 2 (número de bits o paquetes de comando) 3 ~ 194 (paquetes de byte 192) 195 (y el bit de paridad)] a continuación del equipo de respuesta: normal, timeout, error, error de número de serie (cuando retransmisión automática anormal x veces).
[Figura 3]
