Paso 2: Cableado del emisor
El emisor es fácil de construir. Basta con un led con un resistor de 100 ohmios de alambre y utilizar un otro pin para conectar el sensor.

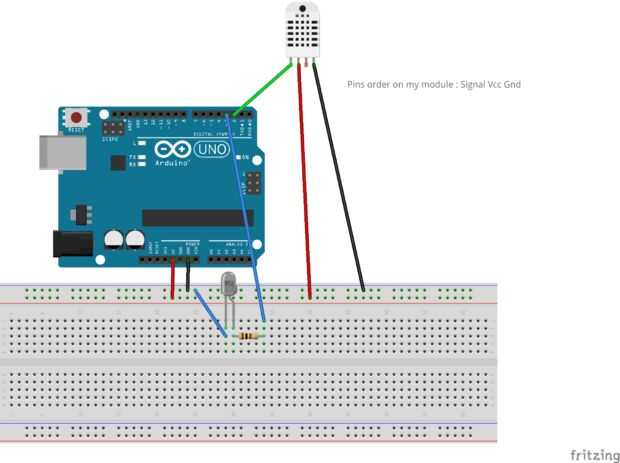

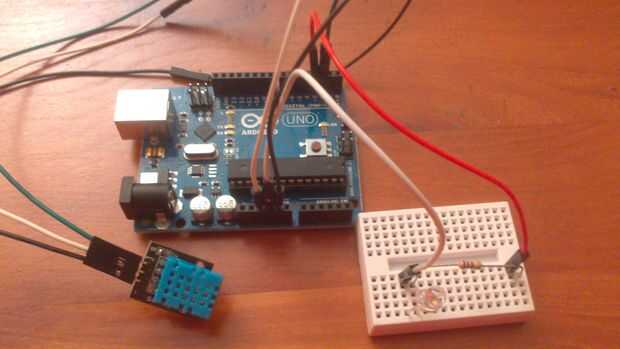

El pin del Arduino utilizado para el led es el 3. (Ver fotos adjuntas). Ojo, la ilustración de Fritzing no cabe mi módulo real. Si tienes el chip desnudando, necesita más partes! Ver el DTH11 hoja de datos.

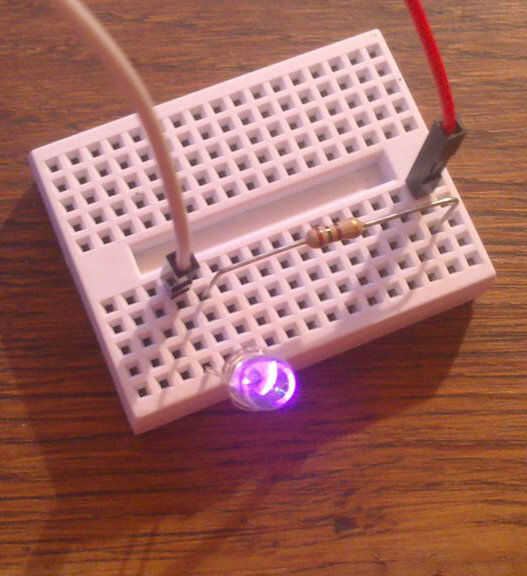

Si (como yo) no está seguro acerca de la orientación del LED, o si no sabes si funciona correctamente, temporalmente conectar el cable de datos con el + pin de 5v de Arduino (para encender el LED). A continuación, comprobar con una cámara de teléfono móvil si el led está emitiendo (usted debe ver una púrpura bajo color, ver fotos)
El sensor de temperatura está conectado de esta manera:
• Vcc: al pin de 5v de Arduino +
• Dnd: a un pin GND
• Datos: pin arduino 2
Si usted no tiene este sensor, puede probar la transmisión enviando una cadena. Chequeen el código.

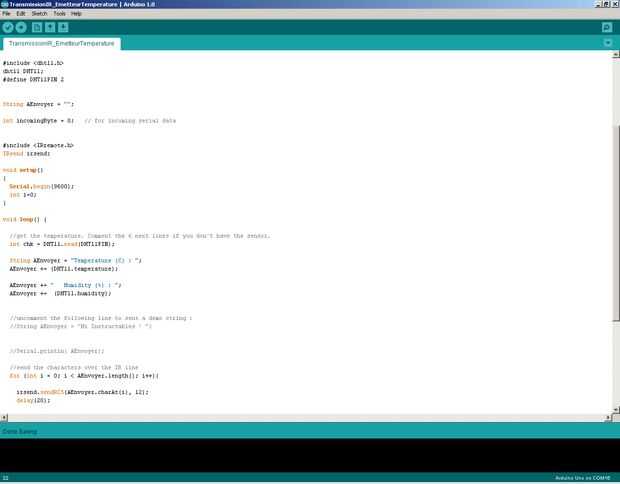

Se adjunta el código. Compilarlo y cargar en la tarjeta.
