Paso 3: Conexión del receptor

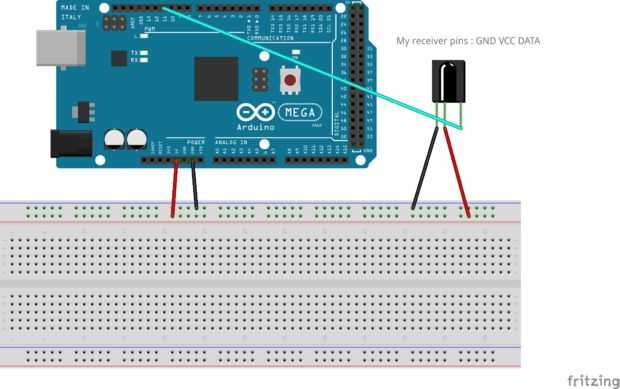

OK, para el receptor, yo tengo un módulo de recepción de Ready-Made (38 kHz). Fue utilizado con un pequeño control remoto. Sólo conéctelo al segundo siguiente de Arduino:
• Gnd a GND
• Vcc a Arduino Vcc (+ 5v)
• Datos: Arduino pin 11

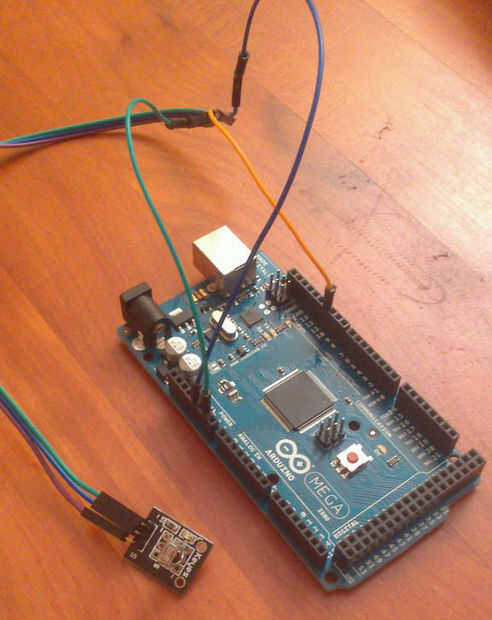

Tener cuidado, otra vez el módulo que se muestra en la ilustración no es lo mismo que mi módulo. Si tienes un receptor desnudo, debe agregar piezas!
El receptor tiene un LED incorporado, por lo que podremos comprobar si los datos de entrada se recibieron.

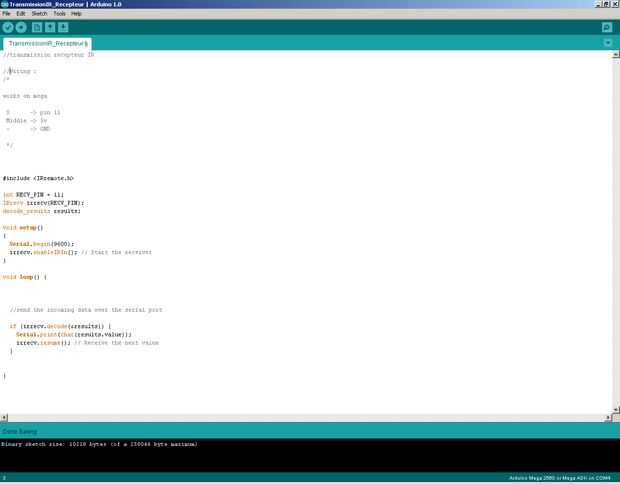

Se adjunta el croquis del receptor. Los datos entrantes es recogidos y enviados al puerto serie.
Compilarlo y cargar en la tarjeta.
