Paso 5: Caja de presentación

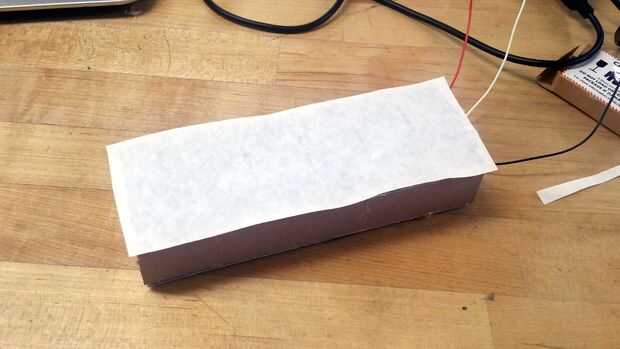

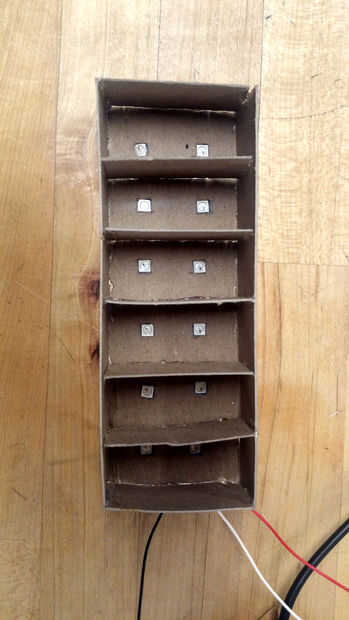

Con las piezas de cartón del paso anterior, terminar de pegar la caja de cartón como se muestra arriba. Recorte un trozo de papel de cera para ser 2 "x 6,03", para encajar en la parte delantera de la caja de cartón, pegamento en. (He utilizado pegamento caliente para todo esto asi se seca rápidamente, pero depende de su preferencia.)

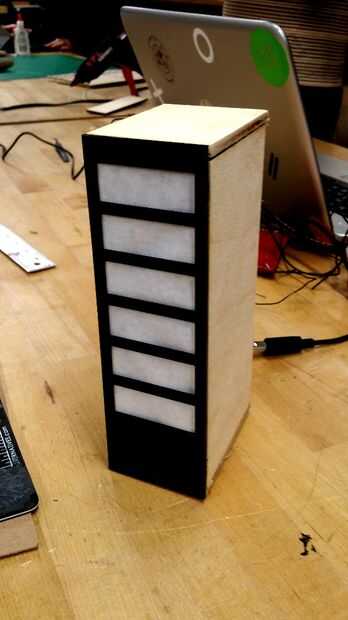

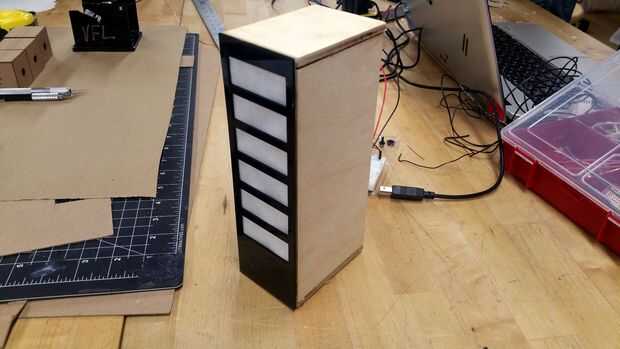

Ahora es el momento para láser corte el resto de las piezas. Utilizar los archivos de illustrator adjunto a cortar las piezas de madera y acrílico. Luego pegan la madera y el acrílico como se muestra. (** Nota hay dos piezas en el archivo de acrílico. La segunda pieza es la base para la banda usable. Se puede establecer esto a un lado hasta el paso siguiente). Finalmente Deslice la caja de cartón en la caja de madera, asegurándose de alinear los LEDs con los recortes rectangulares de acylic frente. Deben caber cómodamente en la caja de madera y permanecer en su propio, pero use pegamento o cinta si es necesario.

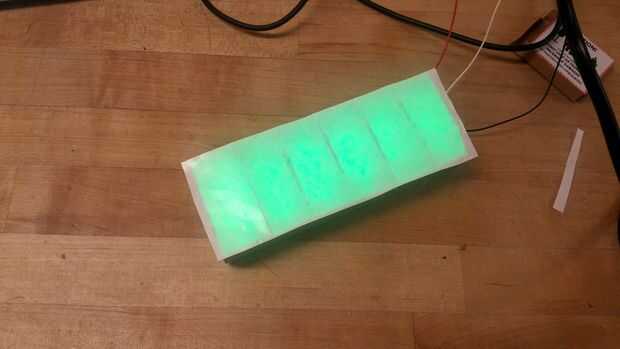

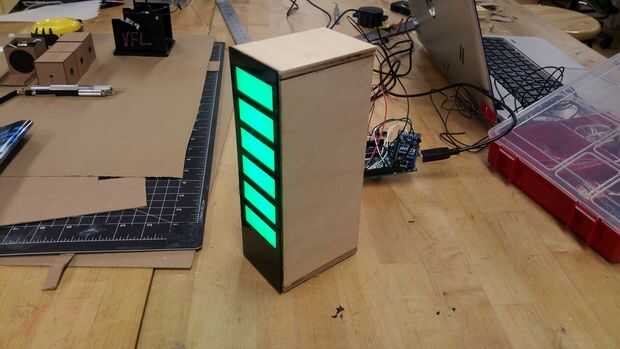

Si desea, puede probar los LEDs otra vez para ver cómo se ve la difusión de la luz a través del papel.

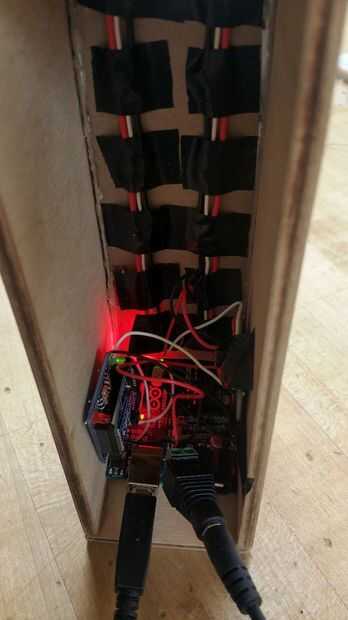

En este punto, si usted no lo ha hecho, puede consolidar todos los circuitos protoboard para la ONU a un solo soldado protoboard. Esto tendrá el LED del circuito que se muestra en el paso anterior, así como los 5V de lo XBee. A continuación, deslice la ONU, XBee y protoboard en la caja. Puede utilizar cinta aislante para sujetarlos. Asegúrese de colocar al enchufe de poder puerto y mujer de UNO en un lugar donde que se pueden acceder fácilmente cuando esté listo para conectar.
