Transmisor de barrera de PetSafe mascotas (9 / 9 paso)

Paso 9: resolución de problemas

Resolución de problemas es difícil sin un osciloscopio. Si no tienes uno, recomiendo el Syscomp CGR-101. De $200 se puede superar. También puede construir un osciloscopio adecuado para las pruebas de este circuito con su sonido y un par de resistencias. Software libre, como xoscope, está disponible en línea.

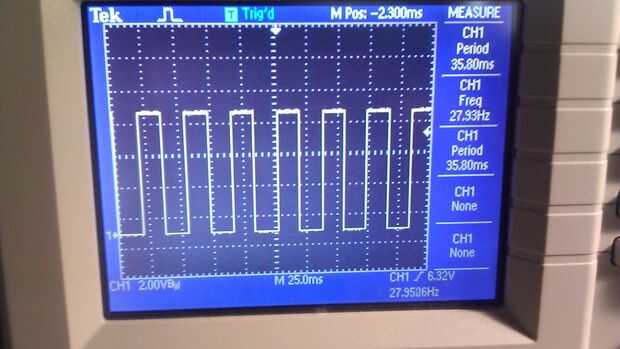

Al probar, probar independientemente cada circuito 555. En primer lugar confirmar que los 555s están recibiendo energía. Luego Compruebe si U$ 1 es salida de un pulso: Si no tienes un osciloscopio puede comprobarlo colocando un LED en serie con una resistencia entre el pin 3 de U$ 1 y GND. Si tiene un osciloscopio, colocar la sonda en el pin 3 y ajustar el potenciómetro para que el periodo es de 36 mS. Compruebe U$ 2 semejantemente.

Si cualquiera de los dos 555 es hacer salir las frecuencias mal, busque conexiones abiertas. Algunos multímetros mejor pueden decir las frecuencias. De lo contrario, sin un osciloscopio o un sustituto, se puede revisar esto. Lo sentimos, yema. :-(

Buena suerte y déjenos saber si usted tiene preguntas, adiciones inteligentes u otras buenas técnicas para resolver problemas.
