Paso 1: antecedentes
Este proyecto nació de Instructables/Jameco agosto construcción de noche. Como se puede ver en el enlace, Makerspaces como la nuestra basada en Wichita MakeICT fueron retados a alojar una noche construir centrándose en materiales Jameco enviado. Después de la noche construir nos animaron a publicar lo que hemos construido con estos materiales. El IC único que recibimos fue el 555. Sorprendentemente, Jameco no proporciona cualquier computadora Cray. No aportan tampoco a microcontroladores. No había siquiera 556s en la bolsa (2 555s en el mismo paquete). Además de los 555s Jameco nos dio una decente fuente de resistencias y un montón de componentes pasivos al azar.
Sólo una o dos semanas antes de nuestra noche de construir, un amigo y yo estábamos lamentando que aún no era una buena solución para mantener a sus perros fuera de los muebles. Seguro que hay productos como La alfombra de SofaScram, pero son menos que ideales. Si utilizas esta estera, por ejemplo, que cualquier acuerdo con la molestia de tomar la alfombra y el sofá o, más probablemente, dejas la estera en el sofá para la eternidad así que el sofá no Haz utilizado alguna vez por cualquier persona, animal o humana. Qué desperdicio. Podría así permita que el perro use luego. Y ¿qué pasa cuando los huéspedes sólo? ¿Son seriamente que al instante recuerda que la estera está allí? ¿O solo dejas tus invitados se sientan en el sofá, alfombra y todo y que el sonido ruidoso resultante freak out? Puedo apostar a que tu perro podría pensar que era divertido.

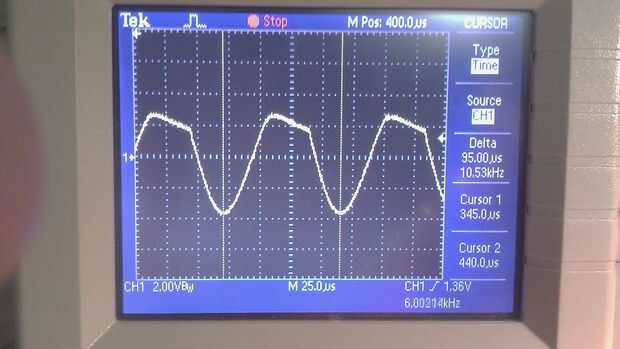

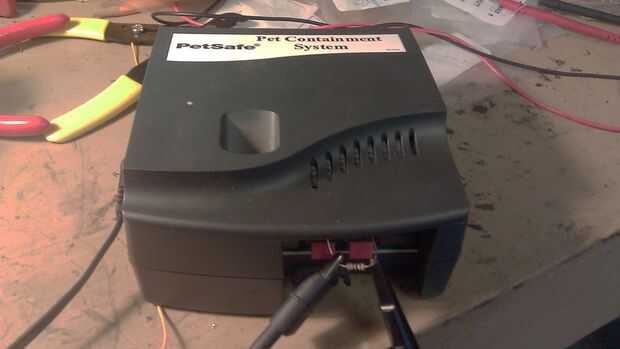

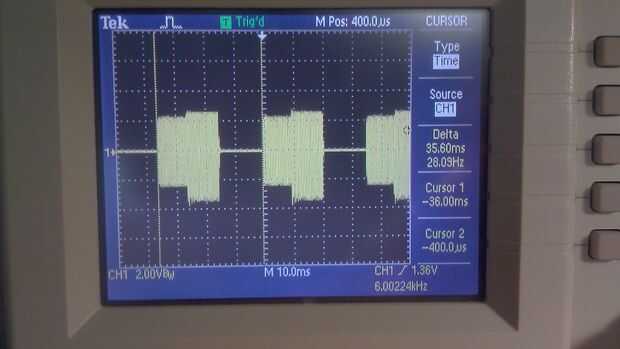

Por lo que me tiene preguntándome sobre mi transmisor inalámbrico cerca. "¿Cómo trabajas?" Lo pidió. Cuando no contesto utilicé un osciloscopio para echar un vistazo a su salida. Vi que se transmite un pulso de una onda sinusoidal en cerca de 10,5 K Hz. La onda había pulsada cada 36mS.

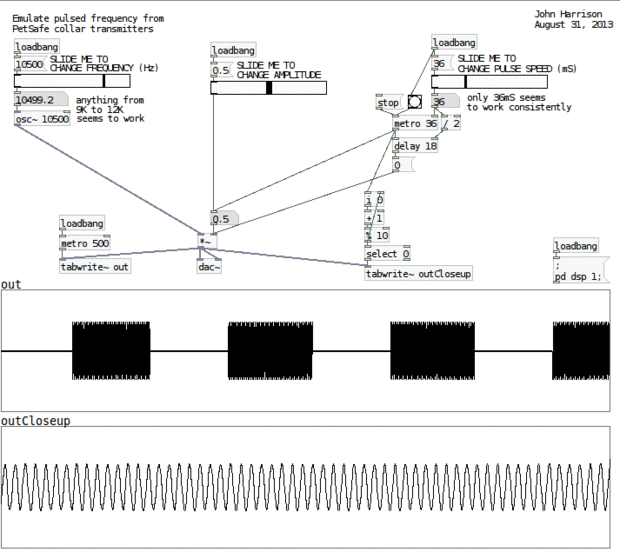

Esta onda pulsada parecía una cosa sencilla para emular usando una tarjeta de sonido, así que tomé mi arma favorita de programación de elección y escribió un parche (ver abajo couchAway.pd) confirmar que una simple onda pulsada podría desencadenar un collar de perro. Sí, lo hizo. Experimentando con el parche, me encontré con que una frecuencia entre 9K y 12K trabajado, pero la pulsación debe ser casi exactamente 36mS. Mucha variación de eso y el collar no constantemente trabajaría.

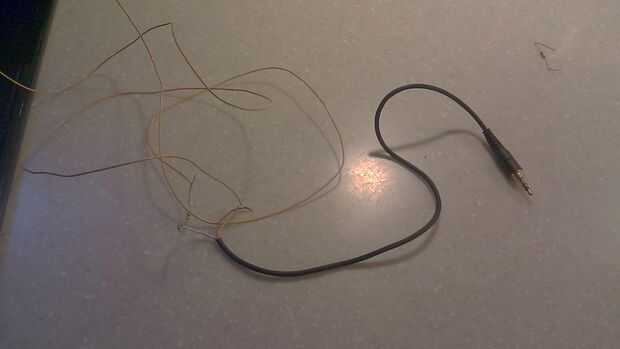

Podríamos llamar este proyecto "hecho" en este punto: Si tienes un ordenador viejo con una tarjeta de sonido alrededor, usted puede convertir en un transmisor ahora con mi parche, cable para una antena, conecte un resistor y un 1/8"(ver foto abajo). Trabaja bien y coherentemente. Podría también dar un Raspberry Pi el trabajo y todavía terminar ahorro seria masa transmisor de PetSafe. ¿Pero en serio, vas a perder un equipo como ese? Es como usar un Ferrari para ir a la tienda de comestibles. No fresco. Continuemos, ¿vamos?
Una onda pulsada puede ser pensada como 2 ondas: una onda se utiliza para encender y apagar de otro. Llamar a ingenieros eléctricos circuitos que hacen a olas multivibradores astable y un Google rápido de búsqueda comprueba que el 555 es en casa como diva para el diseño de un multivibrador astable. Así que cuando vi el reto de Instructables/Jameco para construir algo fresco dado 555s y algunos componentes pasivos, el transmisor collar parecían como un buen ajuste.
Tenga en cuenta que no defiendo esta solución como la forma mejor o más eficiente para construir un transmisor inalámbrico collar. Por ejemplo, es tonto usar 2 555s cuando usted puede usar un 556. (El kit de Jameco no tiene 556s). Además, los circuitos RC que regulan la frecuencia de las ondas en este circuito 555 deriva un poco, y esto podría ser un problema, especialmente si el transmisor se mantiene fuera donde la temperatura fluctúa. Una solución más sólida podría ser utilizar un microcontrolador. También, en el circuito a veces pongo 2 resistencias en serie o en paralelo en lugar de utilizar sólo 1 resistor. Fue así que pude usar sólo valores de resistencia y calificaciones dadas en el kit de resistencia clasificados de Jameco. Así que siéntete libre construir como es, afinar, mejorar... o solo resucitar que vieja 386 en su garaje y utilizar su tarjeta de sonido. Si se construye como es, sin embargo, puede sentirse bien acerca de haber construido algo que PetSafe vende por más de $60. Y lo hizo con sólo un par de ICs de 25 centavos. ¿¡ Fresco, eh?
Si crees que este proyecto es demasiado difícil para usted, también sabe que esto hace que superó por 12 años; Tuve una generación de niños este transmisor con éxito utilizando estas instrucciones. Ahora que he avergonzado... ¿Estás listo para empezar?
