Paso 2: Cómo empezar
Para construir esto, debe tener una idea básica de cómo funcionan las resistencias y condensadores. Debe estar cómodo con un multímetro para medir voltaje y continuidad y tiene experiencia en soldar componentes por-agujero perf abordo. (Este circuito necesita soldarse para ser confiable. Una placa sin soldadura no va a cortar).
Teoría de la operación:
Somos, en esencia, construcción de dos de este circuito. El cambio sólo importante es que uno de nuestros circuitos alimentarán su salida en el pin reset (pin 4) del otro. Esto el otro circuito activa y desactiva. Por encendiendo y apagando el circuito podemos pulso la frecuencia.

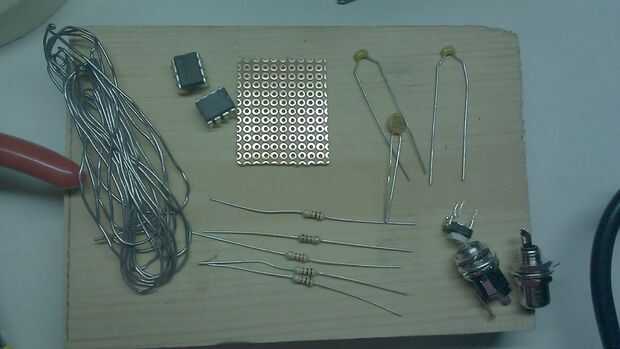

Materiales (todos disponibles de los materiales de Jameco suministrada para construir de la noche a menos que se indique lo contrario):
-2 555 ICs
-1 tablero de perf con. 1" red corte a 1,5" x 1.1"(que es 15 agujeros en un lado, 11 en el otro. Corté estecosas)
-3 resistencias de 1K
-Resistencia de 5,6 K 1
-2 resistencias de 100 Ohm
-1 capacitor de 10uF (cualquier cosa más grande que 1uF debería estar bien)
-1 condensador de .1uF
-1 condensador de .01uF
-500K ajuste pot (utilicé este)
-Fuente de alimentación 9V (Jameco proporciona 9V baterías y broches de presión, pero ya que quiero dejar esto en continuamente utilizan un adaptador de CA de un conjunto desechado de altavoces para ordenador.)
-alambre
Si usted quiere una caja y algunas agradable enchufes macho/hembra para dar a tu proyecto un aspecto acabado, algunos más materiales aquí tenéis también puede considerar:
- Gato de la C.C.
- Enchufe RCA
- Conector RCA
- cuadro de proyecto

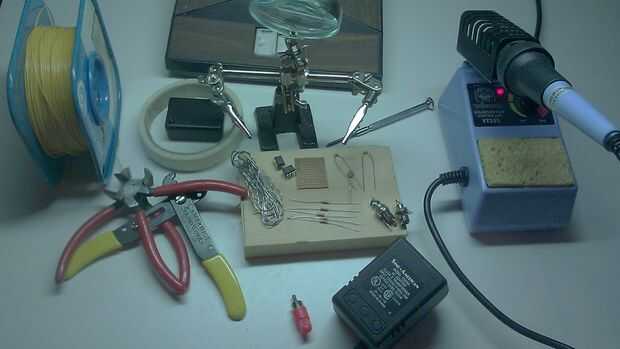

Herramientas:
-soldador y soldadura
-multímetro
-taladro (si quieres usar la caja de un proyecto)
-música decente (no esas cosas que suelen escucha)
