Paso 4: PCB Perf diseño

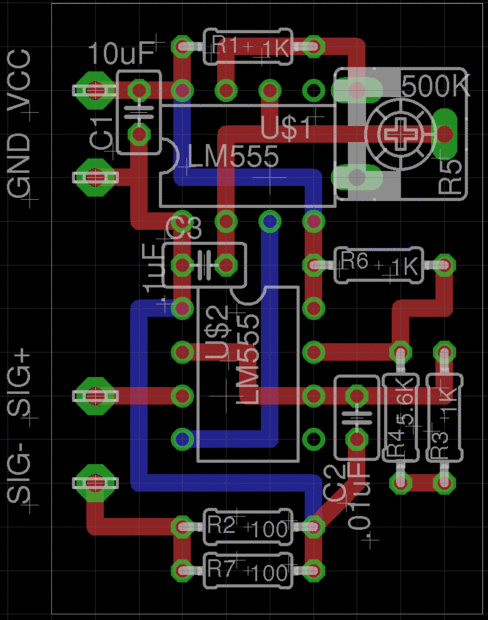

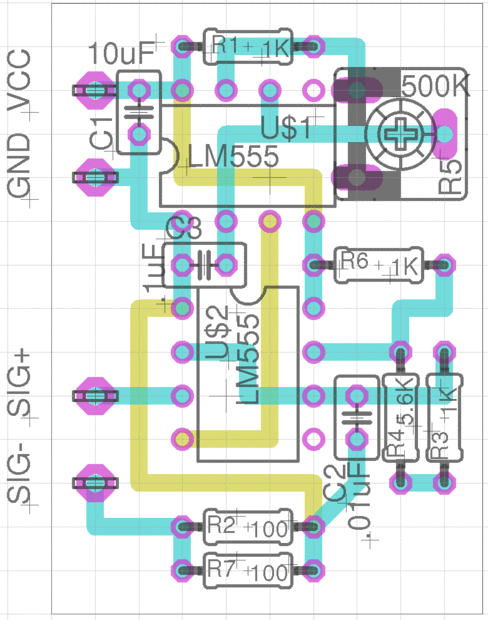

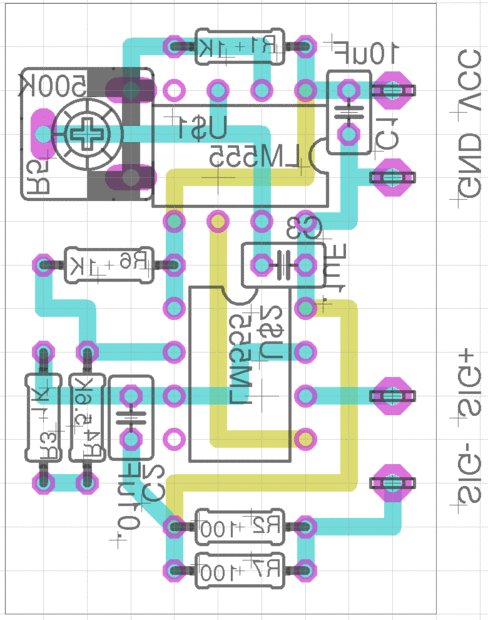

-Además de proporcionar una captura de pantalla del tablero, ofrecen uno con colores invertidos (más fácil en tinta si lo imprimes) y que se voltea (más fácil de cosas de traza cuando se mira en la parte posterior del tablero).
-La red que se muestra se establece en. 1", exactamente la distancia de los agujeros en el tablero de perf
-Rastros azules necesitan cable aislado ya que cruzan otro cable.
-R2 y R7 calentarse un poco, por lo que se espacian un poco lejos de los demás componentes para ayudar a reducir la deriva de frecuencia.
¿Nervioso construir esto? Sigue leyendo...
