Paso 5: Construcción de tablero de Perf
Puntas:
-Mantener la punta limpia. Asegúrese que la esponja está húmeda y limpiar continuamente la punta de soldadura con la esponja.
-Estañar la punta antes de aplicar soldadura
-Obtener el hierro lo suficientemente caliente como para derretir la soldadura pero no más. Si la punta está volviendo azul, está demasiado caliente.

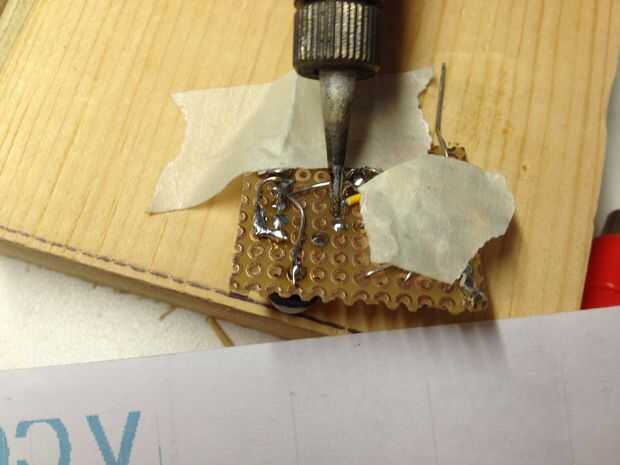

-Cinta de la Junta Directiva y los componentes con cinta adhesiva según sea necesario para sostener el tablero y las piezas en su lugar como de la soldadura. Encintado de piernas como se les de la soldadura puede ayudar mucho también.
-Trabajar en la parte superior un trozo de madera.

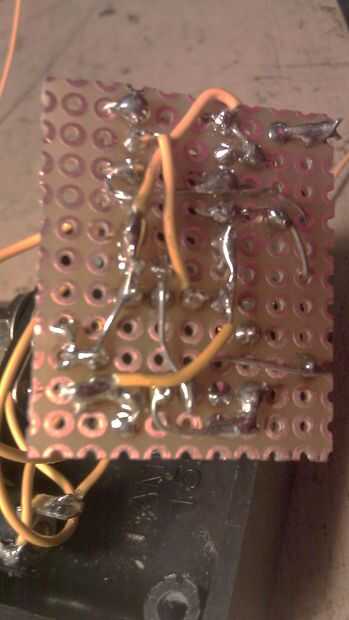

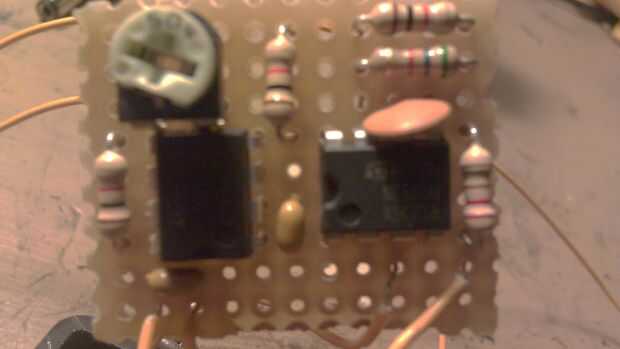

Rellenar la tabla:
("derecha" o "izquierda" en las siguientes instrucciones asumen que usted está mirando el frente del tablero donde van los componentes)
1. 555s en el tablero de la tachuela. Poner suficiente soldadura en los pernos para fijar los 555s. Asegúrese de que obtener la orientación de los 555s derecha (coincide con la orientación de la media luna entre la impresión del PCB y chip físico).
2. el potenciómetro 500 k la Junta de la tachuela.
3. Inserte el C3 y la soldadura de la pierna derecha a la clavija 1 de U$ 2. Corte la longitud excesiva de la pierna.
4. Suelde la otra pierna de C3 a los pines 2 y 6 de U$ 1. Luego doblar la pierna para alcanzar el perno central del potenciómetro y la soldadura. Corte la longitud excesiva.
5. Insertar C1 (Asegúrese de obtener la orientación correcta) y soldadura de pierna al pin 1 de U$ 1 y la pierna externa de C2. Corte el exceso.
6. doblar otra pierna de C1 al borde del tablero para conseguir fuera del camino. Guardaremos para más adelante.
7. Inserte el C2 y soldadura pata superior a los pines 2 y 6 de U$ 2. Corte el exceso.
8. Inserte R2 y R7. Use las patas del R7 para conectar a R2. Corte el exceso de longitud.
9. Conecte la otra pierna de C2 a la pierna derecha de R2. Puede utilizar la pierna de R2 o C2 para conectar los dos. Corte el exceso longitudes de ambas piernas.
10. Inserte R3 y conecte la pata superior de R3 a la pierna superior de C2. Corte el exceso.
11. Insertar la R4 y la soldadura de la pata inferior de R3 a R4. Corte el exceso de ambas piernas.
12. Inserte la R6 y la pierna externa de la pierna superior de R4 y pin 7 de U$ 2 la soldadura. Corte el exceso.
13. soldadura de la pierna interior de R6 al pin 8 de U$ 2.
14. Inserte R1 y conecte la pierna izquierda al pin 8 de U$ 1 y la pierna superior de C1. Corte el exceso.
15. conectar la pierna derecha de R1 a la pierna superior del potenciómetro. Cortar exceso
16. usando un pedazo sobrante de la pierna de algún componente, soldadura de la pierna derecha de R1 al pin 7 de U$ 1.
17. Quite 1/4" de ambos extremos de un trozo aislado de alambre. Usando el cable, conecte la pierna derecha de R2 al pin 1 de U$ 2
18. Pele 1/2" de un extremo y 1/4" de la otra. Use el lado de 1/2" para conectar la pierna izquierda de R6 al pin 4 de U$ 1. Luego conectar el lado de 1/4" al pin 8 de U$ 2.
