Transmisor de FM de hacking (2 / 6 paso)

Paso 2: El descubrimiento interior

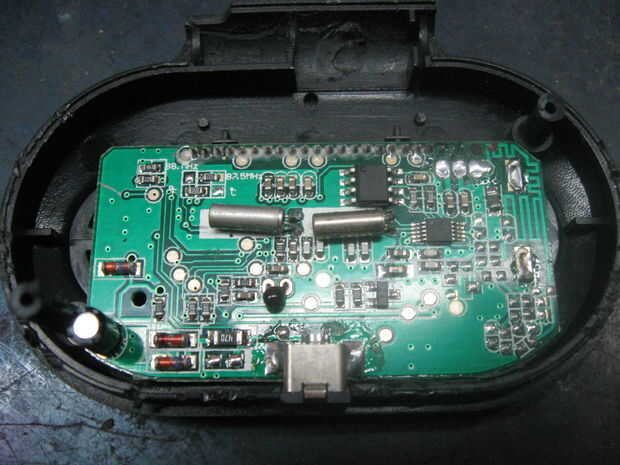

Después de abrir correctamente la cáscara. Pude ver el PCB del transmisor. He dado la foto de la espalda y la parte delantera. Era totalmente diferente de la PCB que yo había visto en Instructables otros. He tomado nota de las partes. que fueron impresos en el, especialmente el IC Nos. echó un vistazo en el PCB con una visión mucho más cercana y mantuvo la nota de las diferentes entradas y salidas. Como señaló el audión en cables y la conexión de la batería y mantiene una nota. Entonces quité todos los cables de la placa. Entonces era volver a encontrar las partes para obtener información de Internet.
Claramente pude ver dos IC en el tablero.
1.
2.

No he podido encontrar lo datesheet para el primer CI pero suerte que pude encontrar los detalles del segundo CI, también he adjuntado el enlace para más aclaraciones. Pude encontrar los documentos classfied del chip transmisor IC y he unido a lo largo de aquí. Siga el enlace.
https://SkyDrive.Live.com/#CID=1EA0AF6D5EE30BC0&ID=1EA0AF6D5EE30BC0%216841

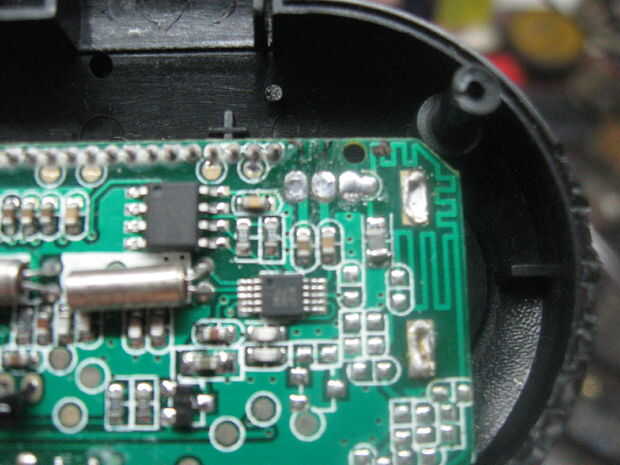

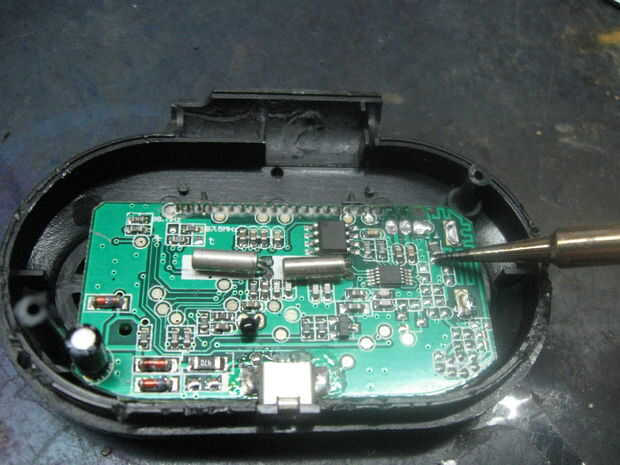

Lo que me enteré de lo datesheet que CI segundo era el cerebro del gadget. Era el transmisor de IC. La hoja de fecha también no se da detalle pero me enteré de lo que los pines se configuran para. y particularmente el pin para las antenas que era más importante para mí. Fue pin Nº 5. Después de seguir la pista que he podido averiguar de la RF del perno hacia fuera y también descubrió que las antenas era simplemente una bobina de PCB en herida construido pistas que estaba ligado a la tierra de la toma de 3,5 mm. Puede ser puede ser útil para la proyección de la señal de RF...
