Paso 3: PCB - diseño

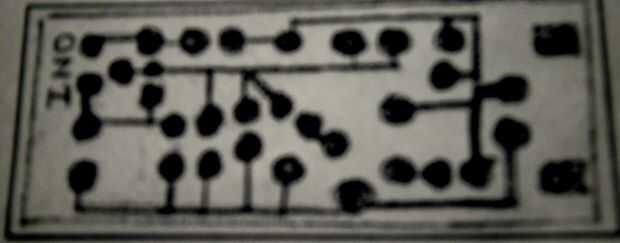

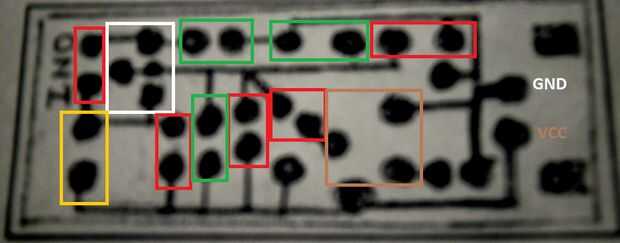

En el siguiente PCB los rojos son condensadores, verde son resistencias, marrón es resistor variable, blanco es transistor, amarillo es inductor de y otros agujeros son para la alimentación y la entrada y la antena. PARA hacer este PCB en casa tienes que seguir este enlace: ""
