Paso 3: Construcción de módulo de digital a analógico
De digital a analógico converte elegí un chip Analog Devices (adv7123). Este chip es convertidor de digital a analógico especializada para aplicaciones de vídeo de alta velocidad pero puede ser olso usado en aplicaciones de radio. Este chip tiene 3 canales de 10 bits y trabajar hasta 330 MSPS. Hasta ahora he probado solo con 50 MSPS y puede generar un coseno onda hasta 6 MHz. Traté de generar mayor frecuencia pero después onda coseno de 6 MHz se ve realmente mal.

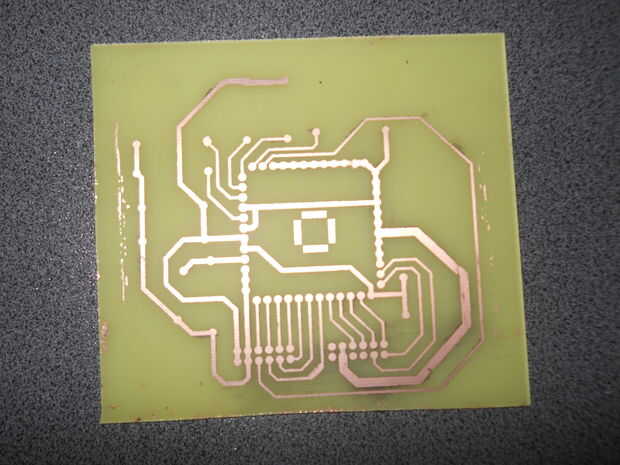

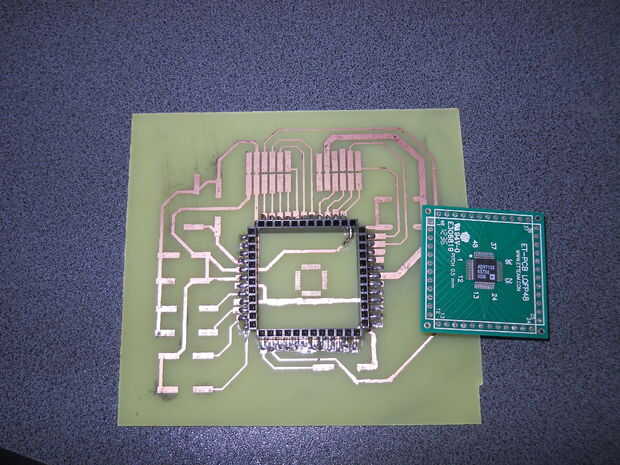

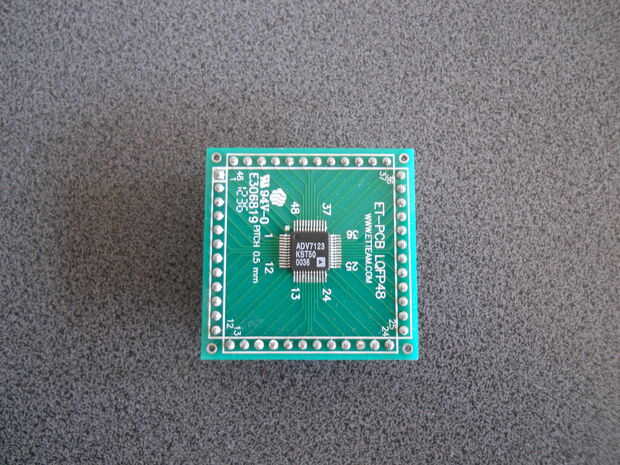

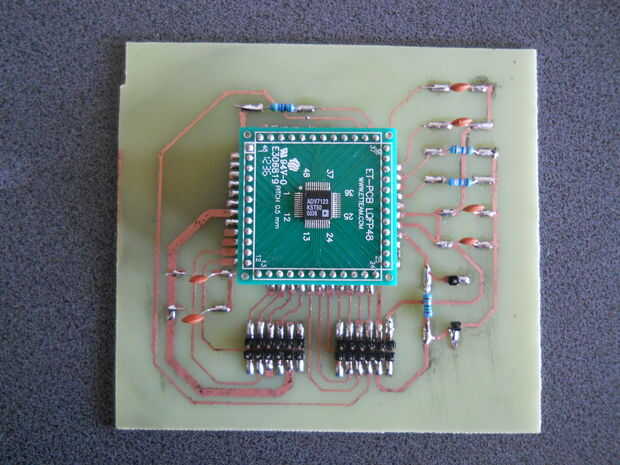

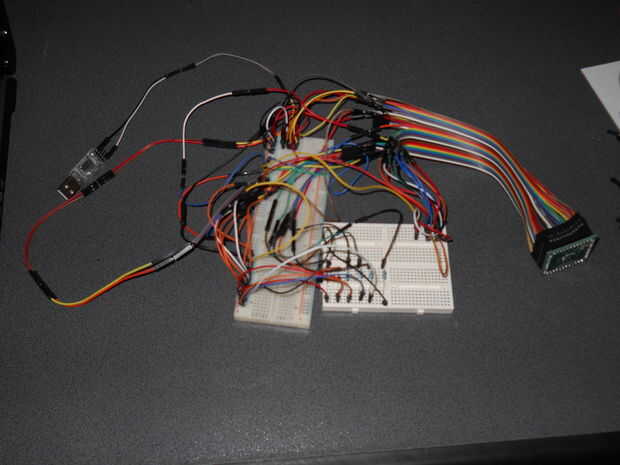

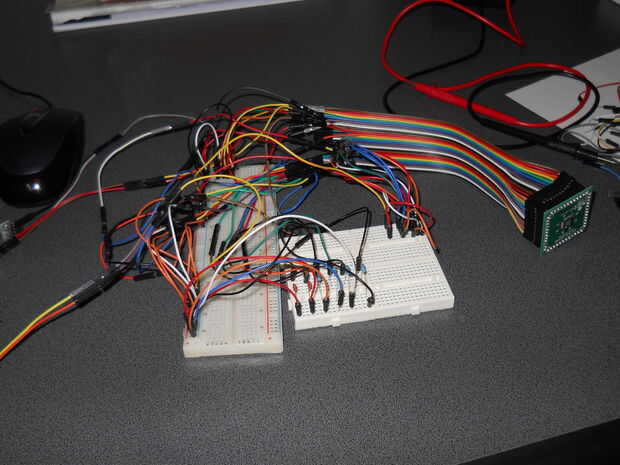

Después compré el chip adv7123 y un adaptador de la pcb para LQFN48 a la inmersión (utilicé este adaptador porque es difícil hacer un hogar hecho pcb QFN48 Pad.). Después de que empecé a trabajar en electrónica esquemático y con la ayuda de la hoja de datos del chip y lo logro. Cuando el componente electrónico trabajó correctamente I strated para trabajar en diseño y en mi pcb. Cuando acabado la pcd soldar todos los componentes y he probado el módulo. Primer módulo puede generar señales analógicas hasta 6 MHz pero quiero aumentar la frecuencia una probable voy a construir otro módulo con mejores componentes.
Usted puede comprar un módulo si encuentras una de alta velocidad. No he encontrado uno.
