Transmisor de RF Attiny85 Arduino Uno receptor (Manchester biblioteca /w Arduino 1.0) (2 / 4 paso)

Paso 2: Programar Attiny85 con Arduino como ISP

Antes de conectar el chip como se muestra en el diagrama, abierto Arduino 1.0 y abra el ejemplo de ArduinoISP y subirlo a tu Arduino Uno.

Asegúrese de que la Junta correcta (Herramientas > Junta Directiva > Arduino Uno) y programador (Herramientas > Programador > AVR ISP) son elegidos

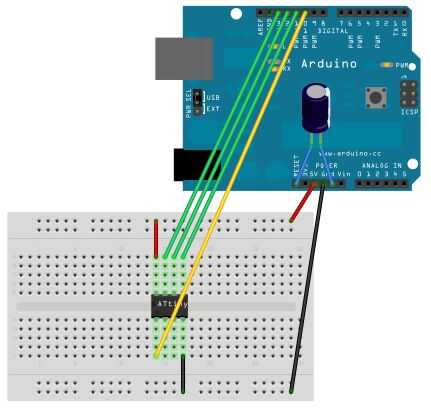

Cable la Attiny85 al Arduino al igual que en el diagrama. Asegúrese de que el condensador de 10uF es negativo a tierra y positivo para "reajustar"

A continuación, seleccione la velocidad a la que se programa su Attiny85

Herramientas > Junta Directiva > Attiny 85 @ 8 Mhz (oscilador interno; BOD deshabilitado)

A continuación, asegúrese de que programador es a "Arduino como ISP"

Herramientas > Programador > Arduino como ISP

Cuando esté listo, haga clic en "Burn Bootloader" (Herramientas > grabar Bootloader)

Puede ver estos errores:

AVRDUDE: por favor definir señales de PAGEL y BS2 en el archivo de configuración por parte ATtiny85

AVRDUDE: por favor definir señales de PAGEL y BS2 en el archivo de configuración por parte ATtiny8

Estos errores son normales y el proceso de trabajo


Ahora que la placa es bootloaded, puede cargar cualquier programa que te gusta.
