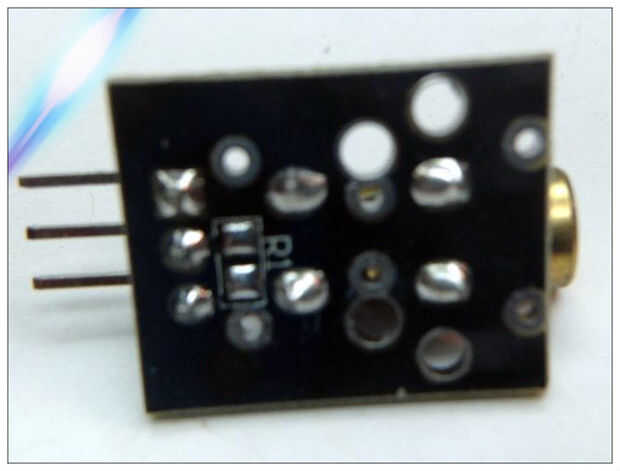

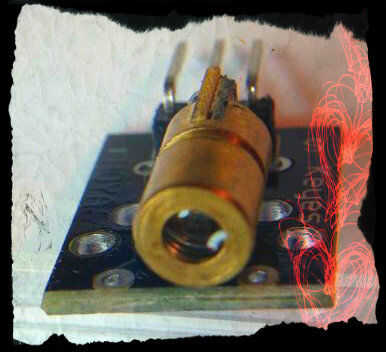

Recogí un transmisor del Laser de KY-008 Keyes de ICStation. Acabo de ir a jugar con él y encontrado por ahí es un montón de confusión por ahí sobre este módulo particular. El hecho de que parece que es imposible ubicar una hoja de datos real o cualquier tipo de documento de especificaciones oficiales pues no ayuda a materias cualquiera. Tampoco el hecho de que aparece la placa de circuito es parear.

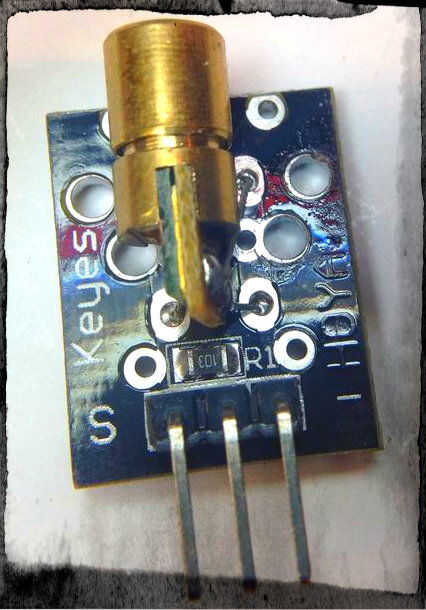

Este módulo tiene tres pernos. Referencia a la segunda foto de arriba y los pernos están marcados (de izquierda a derecha), pin1 = S, pin2 (centro) = buena pregunta/no marcado, pin3 = - (menos señal).
De lo que he sido capaz de determinar los pines deben etiquetarse;
PIN1 = VCC
PIN2 = Ref
PIN3 = GND
Encontré un montón de comentarios sobre el Pin2 (el centro del perno) no está conectado a nada. Eso puede ser cierto en diferentes modelos o modelos más antiguos tal vez, pero en la mía Pin2 es salida de la tensión exacta que viene en el módulo. De la parte superior de mi cabeza puedo ver dos buenos usos para ese tipo de salida; 1. se podría utilizar para controlar la corriente eléctrica y ajuste automáticamente en función de la tensión de salida. 2. también podría controlar eso perno y dispara un aviso o alarma cuando que el perno se reduce a cero (como en alguien que corte la alimentación) o cuando la tensión desciende por debajo de un nivel aceptable para su aplicación.
Larga historia corta, este módulo funciona y proporciona una opción para controlar la alimentación de los módulos.
Así que vamos a configurarlo para trabajar con el Arduino y hacer un punto rojo brillante aparece en el techo.
Hazme un favor y haga clic en el botón siguiente allí para mí...
