¿Transmisor y receptor de infrarrojos (4 / 6 paso)

Paso 4: Construir el transmisor

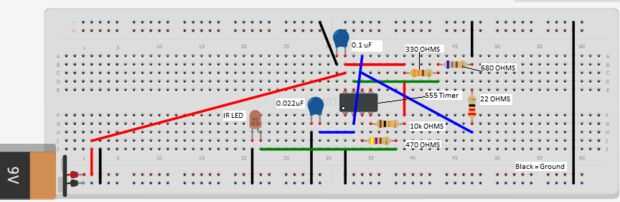

Si es difícil seguir lo que está sucediendo en el circuito esquemático en el paso anterior, a continuación, he creado una versión simulada de lo que debe estar pasando. Nota, que usted puede diseñar este circuito de todos modos le parezca. Esta es mi primera vez con simulación de cero al protoboard , así las cosas pueden ser un poco concurrido o no óptima de lo que normalmente hubiera dispuesto las cosas. También he cambiado la notación de los condensadores, para aquellos que pueden haber sido perdido, 100 nF es igual a 0.1 uF.

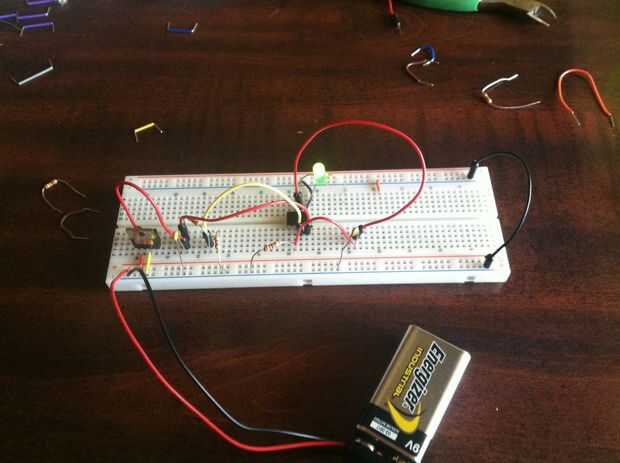

La segunda imagen es un diseño actual, es tal vez difícil de ver exactamente qué está pasando, pero le dará una idea general. También, moví el regulador de 5V a la otra tabla para ayudar en la solución de problemas cuando fui del circuito, por lo que no se muestra en el cero a la simulación de la protoboard.

¡ NOTA! Tenga cuidado de seguir los diagramas de pines para todas las partes!
Es importante tener en cuenta que todos los pines hagan lo que. Si enchufas algo forma incorrecta queman ya sea la parte misma o crear un lugar de muertos en la placa! Google el número encontrado en cualquiera de las partes que figuran en el de ver lo que son si no está seguro o no cumplió ninguno de los envases que sus piezas.
